[コーナー継ぎ目]ダイアログのリファレンス
シート メタルの面に追加するコーナー継ぎ目を定義します。
アクセス
リボン: [シート メタル]タブ
[修正]パネル [コーナー継ぎ目]
[形状]
コーナー継ぎ目の形状、ギャップの計測方法、オーバーラップのタイプ、ギャップのパラメータをコントロールします。
[形状]
モデル エッジを選択し、コーナーに裂け目を作成するかどうかを指定します。
コーナー継ぎ目
シート メタルの同一平面上または交差する既存の面の間に新しいコーナー ジオメトリを指定します。
コーナー裂け目
裂け目を作成するコーナーを指定します。このオプションを使用すると、(通常、変換されたパーツ モデルで)正方形のコーナーを開いて、シート メタルのコーナー継ぎ目を作成できます。
[エッジ]:
各面のモデル エッジを選択します。
マイタ/継ぎ目
選択したエッジが同一平面上にある場合は [マイタ] というラベルが付き、選択したエッジが平面以外の面にある場合は [継ぎ目] というラベルが付きます。コントロールには次のものがあります。
- 使用するギャップ計測方法
- 継ぎ目のギャップのオーバーラップ タイプ
- ギャップの距離の値
- オーバーラップの割合(必要な場合)
[ギャップの最大距離]
このオプションを使用すると、物理的な検査ゲージを使用した場合と同じ方法で計測できるコーナー継ぎ目のギャップが作成されます。
[面/エッジの距離]
最初に選択したエッジに隣接する面から 2 番目に選択したエッジまでを計測できるコーナー継ぎ目のギャップが作成されます。これらのコーナー継ぎ目は、Inventor の R2008 より前のリリースで生成される継ぎ目と同じものです。
[オーバーラップ]オプション
[45 度]
(同一平面の選択/ギャップの最大距離)選択したコーナー継ぎ目に[対称ギャップ]の継ぎ目タイプを適用します。
[対称ギャップ]
(同一平面の選択/面/エッジの距離)選択したコーナー継ぎ目に[対称ギャップ]の継ぎ目タイプを適用します。
[対称ギャップ]
(非平面の選択、ギャップの最大距離)選択したコーナー継ぎ目に[対称ギャップ]の継ぎ目タイプを適用します。
[オーバーラップはありません]
(非平面の選択、面とエッジの距離)選択したコーナー継ぎ目に[オーバーラップはありません]という継ぎ目タイプを適用します。
[オーバーラップ]
(同一平面上の選択、ギャップの最大距離)選択したコーナー継ぎ目に[オーバーラップ]の継ぎ目タイプを適用します。
[オーバーラップ]
(同一平面上の選択、面とエッジの距離)選択したコーナー継ぎ目に[オーバーラップ]の継ぎ目タイプを適用します。
[オーバーラップ]
(非平面の選択、面とエッジの距離)選択したコーナー継ぎ目に[オーバーラップ]の継ぎ目タイプを適用します。
[オーバーラップ]
(非平面の選択、面とエッジの距離)選択したコーナー継ぎ目に[オーバーラップ]の継ぎ目タイプを適用します。
[オーバーラップを反転]
(同一平面上の選択、ギャップの最大距離)選択したコーナー継ぎ目に[オーバーラップを反転]の継ぎ目タイプを適用します。
[オーバーラップを反転]
(同一平面上の選択、面とエッジの距離)選択したコーナー継ぎ目に[オーバーラップを反転]の継ぎ目タイプを適用します。
[オーバーラップを反転]
(非平面の選択、ギャップの最大距離)選択したコーナー継ぎ目に[オーバーラップを反転]の継ぎ目タイプを適用します。
[オーバーラップを反転]
(非平面の選択、面とエッジの距離)選択したコーナー継ぎ目に[オーバーラップを反転]の継ぎ目タイプを適用します。

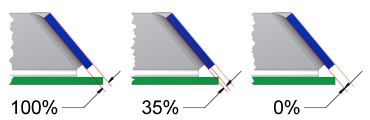

[オーバーラップのパーセント]
0 から 1 までの 10 進数値を使用して、オーバーラップをフランジの厚さの割合として指定します。このオプションは、オーバーラップ タイプとして[オーバーラップ]、または[オーバーラップを反転]を指定した場合に有効になります。
[ギャップ]
[ギャップ]: コーナー継ぎ目のエッジ間(または面とエッジの間)の距離を指定します。値が既定と異なる場合は、その値を入力します。
[厚さ]: アクティブなシート メタル スタイルに指定する値です。過去に編集した値の場合は、シート メタル スタイルで定義されたパラメータにリセットすることができます。また、ドロップダウン リストでは次のオプションを使用することができます。
- [計測] : この値に使用するフィーチャ距離を計測できます。
- [寸法を表示] : この値に使用する寸法を特定できます。
- [パラメータを一覧表示] : この値の代わりに使用するパラメータを一覧表示したり、値を前に変更した場合は[フィーチャ値]にリセットすることができます。
(詳細)
[コーナーを延長]
コーナーを延長する方法を指定します。
位置合わせ
2 番目の面に位置合わせされるように、1 番目の面を投影します。
直交
1 番目の面を 2 番目の面に垂直に投影します。
[曲げ]タブ
[曲げ]タブの詳細については、「シート メタルの曲げオプションのリファレンス」を参照してください。
[コーナー]タブ
[コーナー]タブの詳細については、「シート メタルのコーナー オプションのリファレンス」を参照してください。
