モデルビューを回転するには

新機能の紹介: 2023

スクリーンの中心またはモデル空間内の軸を中心にモデルを回転します。他のコマンドがアクティブな状態でも、[自由オービット]および[拘束オービット]を使用できます。

オービット

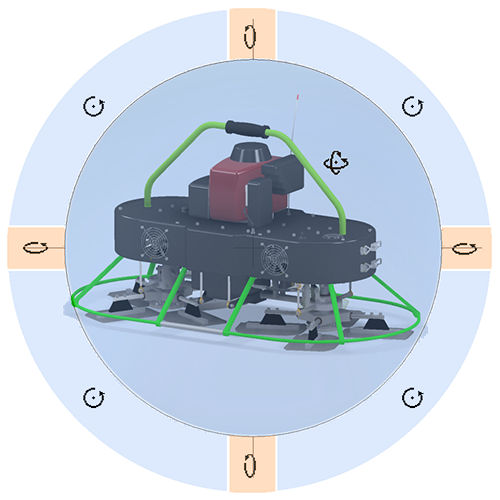

ナビゲーションバーで [自由オービット] をクリックして、表示ナビゲーションインタフェースをアクティブにします。イメージ内の色とゾーンは、ゾーンの境界を示すために使用されます。UI の一部ではありません。オービットの既定のショートカットキーは[F4]です。

ゾーンの 1 つにカーソルを合わせ、カーソルがクリックアンドドラッグ動作を示すように変わるのを確認してから、クリックアンドドラッグしてオービットを実行します。

円の内側では、オービットは 3D 空間回転を使用します。回転軸点は円の中心です。
マウスを左もしくは右にクリックアンドドラッグすると、垂直な画面の軸を中心にビューが回転します。
マウスを前後にクリックアンドドラッグすると、水平な画面の軸を中心にビューが回転します。
マウスを円周上でクリックアンドドラッグすると、画面の法線軸を中心にビューが回転します。
新しい回転の中心を定義するには、オービットカーソルが表示されているときに任意の位置を左クリックします。

3 ボタンマウスナビゲーション機能

[Shift] + マウスの中央ボタン、または割り当てられているカスタムショートカットキーを使用して、 [自由オービット] にアクセスします。この方法を使用して[自由オービット]にアクセスすると、動作は次のようになります。

モデル全体がビュー内: 回転軸点は、モデルのジオメトリの中心です。
モデルの一部がビュー内: 回転軸点は、最も近いコンポーネントの最も近いエッジ、面、頂点にスナップします。
モデルがビューの外側: 回転軸点は、カーソル位置です。

拘束オービット

回転は、モデル空間の中心点が基準になります。SteeringWheels の[中心点]コマンドや、他のトピックで説明されている方法で中心点を設定します。

ナビゲーションバーで、[拘束オービット]をクリックします。
マウスを左右に移動すると、ViewCube の上面および底面を通過するモデル空間の軸を中心にビューが回転します。このビューでは、モデルがターンテーブルに乗っているかのようになります。このビューは、一定の緯度の線に沿ってオブジェクトに関するオービット内の視点を移動することに相当します。
マウスを上下に移動すると、ターンテーブルを傾けるかのように、水平な画面の軸を中心にビューが回転します。このビューは、経度の線に沿って視点を移動することに相当します。

角度で回転

図面ビューの編集中に 3D モデル環境にアクセスして、正確なカメラコントロールを提供します。

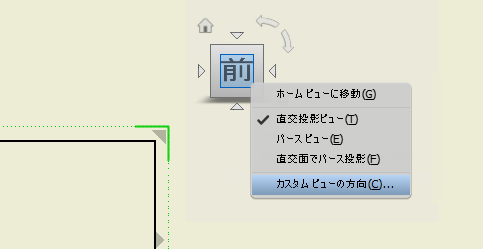

図面でビューをダブルクリックして、そのビューの ViewCube にアクセスします。ViewCube を右クリックし、[カスタムビューの方向]をクリックします。

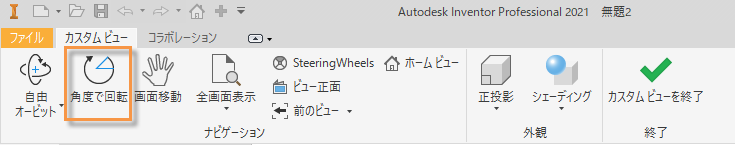

[カスタムビュー]ウィンドウが開きます。[カスタムビュー]タブで、[角度で回転]をクリックします。
[増分を指定してビューを回転]ダイアログのオプションを使用して、モデルの方向を設定します。
