ブリッジ曲線を作成するには

ブリッジ曲線は、選択した 2 つのスケッチ曲線を接続して連続するジオメトリを作成します。パッチ サーフェスに便利です。

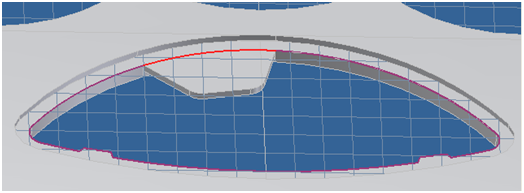

選択した 2 つのスケッチ曲線を接続する滑らかな(G2)スプラインを作成するには、2D スケッチで[ブリッジ曲線]を使用します。ブリッジ曲線は、通常、連続するジオメトリの作成に使用されます。次の図は、パッチ サーフェスの連続するジオメトリを作成するためにギャップを埋めるブリッジ曲線を示しています。

ブリッジ曲線は、開いたループを閉じるために滑らかな(G2)連続の曲線を生成することもできます。接続された曲線を使用して、パッチ サーフェスまたはランオフ サーフェスを定義します。

接続できない非連続エッジを含むパッチ サーフェスを作成するには、ブリッジ曲線ツールを使用して、曲線を接続したり G2 連続を維持します。

アクセス:
	[スケッチ] タブの [図面] パネルで [ブリッジ曲線] をクリックします。

1. Mold Design ブラウザで、プラスチック成形品ノードを右クリックし、[構成要素を編集]をクリックします。

   [モデル]ブラウザに切り替わります。

2. [モデル]タブで、[2D スケッチを作成]をクリックします。グラフィックス ウィンドウで成形品の平面を選択してスケッチ環境に移行します。

3. ブリッジする曲線を選択します。

4. [スケッチ]タブの[図面]パネルで[ブリッジ曲線]をクリックし、さらに[スケッチを終了]をクリックします。
