ワークピース ポケットを使用するには

矩形ワークピースのポケットを作成する

1. [金型アセンブリ]タブで[ワークピース ポケット]をクリックします。

2. [ワークピース ポケット]ダイアログ ボックスで、下向き矢印をクリックしてワークピース ポケットをトリムする方法を選択します。

   • ワイヤ カット クリアランス
   • 円形コーナー
   • 穴クリアランス

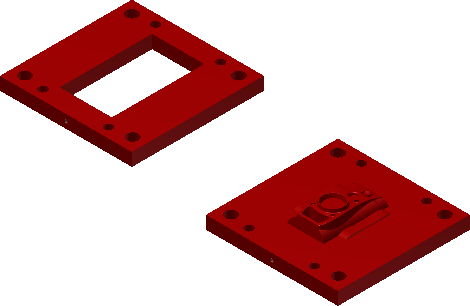

   • コアとキャビティを結合してモールド ベース プレートを作成する
   注: [ツールの直径]を有効にするには、[円形コーナー]と[穴クリアランス]を選択します。

3. フールプルーフ設計を作成するには、次の手順を実行します。

   • [フィレット]または[面取り]を選択します。
   • フィレットまたは面取りの値を入力します。
   • フィレットまたは面取りを追加するコーナーを選択します。
   • [ツールの直径]が有効な場合は、カット ツールの直径を入力します。

4. [ポケット リスト]で、コアとキャビティをそれぞれ適切なポケットに割り当てます。

5. [OK]をクリックします。

円筒形ワークピースのポケットを作成する

1. [金型アセンブリ]タブで[ワークピース ポケット]をクリックします。
2. [ワークピース ポケット]ダイアログ ボックスで、下向き矢印をクリックしてワークピース ポケットをトリムする方法を選択します。
   • 非貫通ポケット
   • 貫通ポケット
   • コアとキャビティを結合してモールド ベース プレートを作成する
3. [OK]をクリックします。

ワークピース ポケットを編集する

1. Mold Design ブラウザで、[ワークピース ポケット]ノードを右クリックし、[フィーチャ編集]をクリックします。
2. [ワークピース ポケット]ダイアログ ボックスで、設定を変更します。
3. [OK]をクリックします。

ワークピース ポケットを削除する

• Mold Design ブラウザで、[ワークピース ポケット]ノードを右クリックし、[削除]をクリックします。
