メッシュを表示するには

[シェイプ ジェネレータ設定]で指定されたメッシュの解像度をプレビューすると、便利な場合があります。メッシュ サイズによって、生成される形状の詳細度が決まります。

メッシュ表示

1. [解析]タブの[メッシュ]パネルで、 [メッシュ表示] をクリックします。最初に、メッシュは[シェイプ ジェネレータ設定]で指定した解像度に基づいて計算されます。

2. メッシュが表示された後、 [メッシュ表示] をもう一度クリックし、プレビューをオフに切り替えます。

3. メッシュをプレビューした後に[シェイプ ジェネレータ設定]でメッシュ解像度を調整する場合、ブラウザで [メッシュ] を右クリックして、 [メッシュを更新] を選択してメッシュを再計算します。



メッシュ設定

[メッシュ設定]を使用して、[平均要素サイズ]、[最小要素サイズ]、[要素拡大係数]、[最大円弧角]を手動でコントロールします。

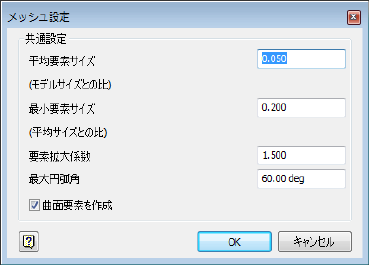

1. [解析]タブの[メッシュ]パネルで、 [メッシュ設定] をクリックします。[メッシュ設定]ダイアログが開きます。
2. 必要に応じて[共通設定]を調整して、適切なメッシュを作成します。
