ポジション リプレゼンテーションを作成、編集、コピーするには
新機能の紹介: 2023
アセンブリ ファイルには、アセンブリの既定の状態を表す[プライマリ]という名前のポジション リプレゼンテーションがあります。ポジション リプレゼンテーションを作成すると、[プライマリ]がコピーされます。
アセンブリのポジション リプレゼンテーションを作成する

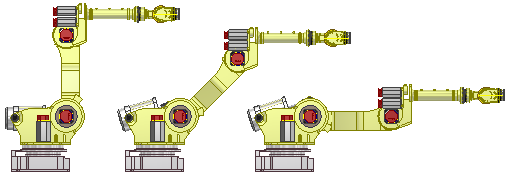

ポジション リプレゼンテーションを使用し、さまざまな位置でアセンブリを表示します。たとえば、完全に開いた位置、または完全に閉じた位置などです。
ブラウザで、リプレゼンテーション フォルダをクリックして展開します。
[位置]を右クリックして、[新規作成]を選択します。新しいポジション リプレゼンテーションが Position1 という既定の名前でアクティブ化され、ブラウザ内の[プライマリ]の下に配置されます。
ブラウザでポジション リプレゼンテーションを選択し、新しい名前を入力します。
関係およびコンポーネントに対するオーバーライドを設定します。
保存します。
ポジション リプレゼンテーションを編集またはコピーする
- 親フォルダからポジション リプレゼンテーションを移動する。
- [プライマリ]内のノードを再整列する。
ポジション リプレゼンテーションをコピーして必要に応じて調整すると、時間を節約できます。ブラウザで[リプレゼンテーション]フォルダを選択して展開します。ポジション リプレゼンテーションを右クリックし、[コピー]を選択します。コピーされたリプレゼンテーションが、ブラウザで、[プライマリ]リプレゼンテーションと同一階層に配置されます。
編集するには、リプレゼンテーション ブラウザで[ポジション リプレゼンテーション]を右クリックし、[アクティブ化]を選択します。
オーバーライドの編集および作成が必要なコンポーネントまたは関係を選択し、右クリックして[オーバーライド]を選択します。
必要に応じて、[確認]をクリックしてすべてのポジション リプレゼンテーションを再計算し、それらがすべて有効であることを確認します(省略可)。たとえば、[プライマリ]リプレゼンテーションを編集すると、ポジション リプレゼンテーションで位置やその他のデータが変更される可能性があります。
[保存]:
関係、パターン オフセット、コンポーネント配置、リプレゼンテーションをオーバーライドするには、「ポジション リプレゼンテーションで値をオーバーライドする」を参照してください。
