グラフィックス ウィンドウでラベルを操作する

現在のシミュレーション情報をより明確に表示するために、結果検出、最小値と最大値に関連付けられたラベルなど、グラフィックス ウィンドウでラベルを操作します。ラベルを配置した最初の距離を変更する、ラベルをドラッグする、ラベルの位置をリセットする、などの作業が可能です。

ラベルの初期の配置

適宜、モデル内のクリックした位置に応じて、ラベルの初期の配置距離を定義できます。

1. リボンで、[フレーム解析]タブ [設定]パネル [フレーム解析設定] の順にクリックします。

2. [一般]タブで、[ラベルの初期の配置距離]の設定をモデル境界領域の対角線の割合として変更します。

   注: この設定の変更が既存ラベルの位置に影響を与えることはありません。

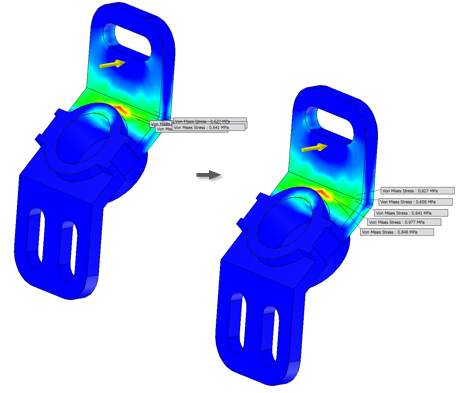

ラベルを移動する

1. グラフィックス ウィンドウで、適切なラベルを個別に選択するか複数選択します。

2. 選択したラベルのいずれかをクリックし、新しい位置にドラッグします。

   注: 操作をキャンセルしてラベルを以前の位置に戻すには、ドラッグ中に[Esc]を押します。

ラベルの位置をリセットする

選択したラベルを初期の位置にリセットするには、次の操作を行います。

1. グラフィックス ウィンドウで、適切なラベルを個別に選択するか複数選択します。
2. 右クリックし、[位置をリセット]を選択します。

グラフィックス ウィンドウですべてのラベルの位置を変更するには、いずれかのラベルを右クリックし、[すべての位置をリセット]を選択します。
