アセンブリ コンポーネント間へのモーション拘束の設定

[拘束]コマンドを使用して､各アセンブリ コンポーネントの間の移動の割合を指定します。

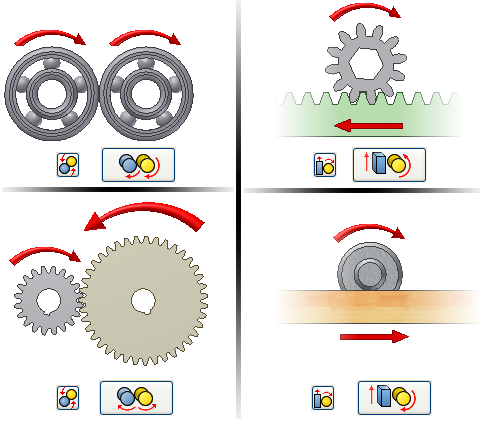

モーション拘束は、コンポーネント間の回転またはラック ピニオンの動作を維持します。比率を指定するか、ジオメトリを選択して比率を決定することができます。

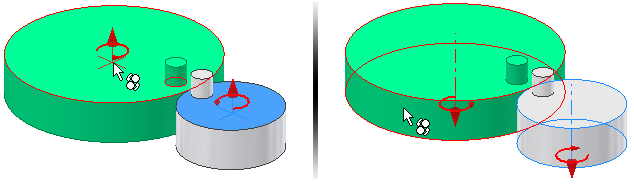

回転コンポーネントの比率を指定するには、各コンポーネントで円形状の面またはエッジを選択します。相対的なサイズを基に比率を計算するには、各コンポーネントの円柱面を選択します。

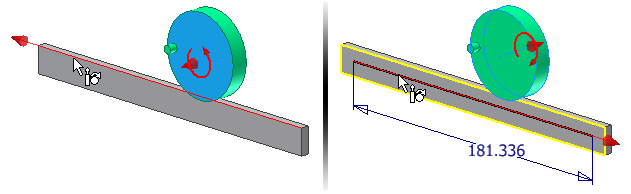

ラック ピニオン コンポーネントの距離を指定するには、ラック コンポーネントの円形状の面とピニオン コンポーネントの直線状のエッジを選択します。円周および長さを基に距離を計算できます。ラック コンポーネントの円柱面と、ピニオン コンポーネントの直線状エッジまたはスケッチ線を選択します。

まず、拘束するコンポーネントをアセンブリ ファイルに配置します。

  1. リボンで、[アセンブリ]タブ [関係]パネル [拘束] の順にクリックします。

  2. ダイアログ ボックスで、[モーション]タブをクリックします。

  3. [回転]または[ラック＆ピニオン]をクリックします。

  4. グラフィックス ウィンドウで最初のコンポーネントを選択します。比率または距離を指定する円形状の面またはエッジを選択します。比率または距離を計算する円柱面を選択します。

  5. グラフィックス ウィンドウで 2 番目のコンポーネントを選択します。円柱面または直線状エッジを選択します。比率または距離は自動的に計算され、フィールドに入力されます。

  6. 必要に応じて、[順方向]または[逆方向]を選択して回転方向を変更します。

  7. 次のいずれかの動きを指定します。

    • [回転]拘束の場合、計算された割合を受け入れるか、割合を入力して、コンポーネント間の相対的な移動を指定します。
    • [ラック＆ピニオン]拘束の場合、計算された距離を受け入れるか、最初のコンポーネントが 1 回転するたびに 2 番目のコンポーネントが移動する距離を設定します。

  8. [適用]をクリックして拘束の指定を続行するか、[OK]をクリックして拘束の指定を終了し、ダイアログ ボックスを閉じます。

注: 選択対象のコンポーネントが他のコンポーネントに隠れている場合には、次のいずれかの操作を実行してください。
