エンド キャップを使用するには

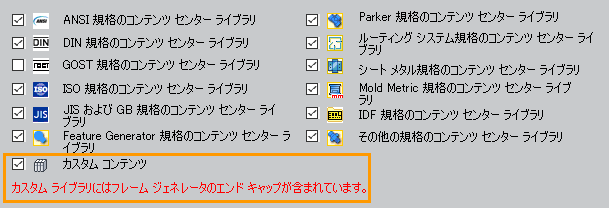

1. Inventor カスタム ライブラリをインストールします。



2. インストール後、[ライブラリを設定: <プロジェクト名>]ダイアログ ボックスで、アクティブなプロジェクトで使用するように選択します。**



Inventor カスタム ライブラリをインストールしてアクティブなプロジェクトに追加するには

詳細については、サポート記事を参照してください。

1. 最後に、エンド キャップの[ファイル命名の既定値]を設定してから、フレーム メンバが含まれているアセンブリ ファイルを開きます。

エンド キャップを作成して配置する

1. リボンで、[デザイン]タブ [フレーム]パネル [エンド キャップを挿入]の順にクリックします。

2. 必要に応じて、次の手順に従います。

   • パネルの右上隅にある[高度な設定]メニューを展開します。オンになっている既定値を確認し、必要に応じて設定を変更します。
   • 保存済みプリセットを選択してエンド キャップを設定します。

3. エンド キャップを受け取るメンバの面を選択します。

4. メンバ面を選択した後、表示コントロールを使用してズームとビュー方向を設定します。

   • ズームして、フレーム マニピュレータに対して垂直にビューを設定します。
   • フレーム マニピュレータにズームします。
   • 表示を初期ビューに戻します。

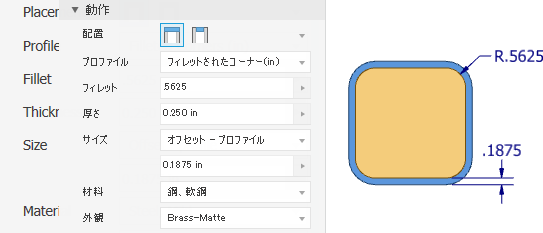

5. 動作オプションを設定します。



   • 配置の位置を指定します。



   • プロファイルを指定します。

     • フィレットされたコーナー
     • 面取りされたコーナー
     • シャープ コーナー

   • プレートの厚さを設定します。

   • [オフセット]のタイプと距離または比率を設定します。

   • 必要に応じて、以下のパーツ プロパティを設定します。

     • 材料
     • 外観

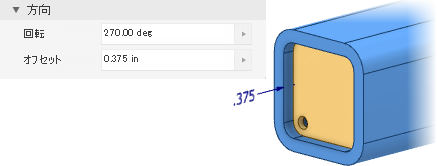

6. 方向を指定します。

   • [回転]値を設定します。たとえば、排水穴などのエンド キャップ フィーチャを正しい位置に配置する場合などです。
   • オフセット値を設定します。これは、選択した面とエンド キャップの間の距離を指定します。



7. 現在の設定を使用してエンド キャップを挿入するには[適用]をクリックし、挿入して終了するには[OK]をクリックします。

8. [フレーム メンバを命名]ダイアログで、ファイルの表示名、ファイル名、および場所を指定し、[OK]をクリックします。

エンド キャップを編集して再利用する

エンド キャップを編集するには:

1. ブラウザでフィーチャを見つけ、展開してインスタンスを表示します。
2. メンバを右クリックし、[フレーム ジェネレータで編集]を選択します。
3. プロパティ パネルでの選択を使用して、必要な修正を行います。
4. [OK]をクリックすると、変更が反映されます。

エンド キャップを再利用するには:

1. ブラウザでフィーチャを見つけ、展開してインスタンスを表示します。
2. メンバを右クリックし、[フレーム ジェネレータで編集]を選択します。
3. 表示内で、フレーム メンバの面を選択してエンド キャップの新しいインスタンスを受信します。
4. [OK]をクリックして、新しいインスタンスを作成します。
