モデル寸法を図面から編集する

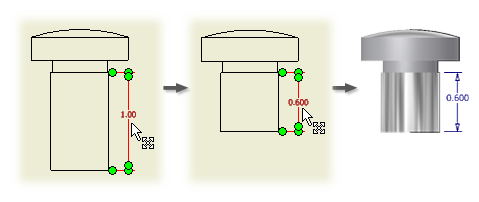

変更する寸法を右クリックし、メニューから [モデル寸法を編集] を選択します。

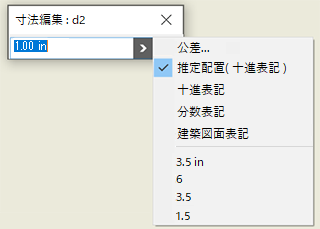

新規の寸法を編集ボックスに入力します。
寸法の許容差を変更するには、編集ボックスのフライアウトをクリックし、 [許容差] を選択します。

注: 図面からモデル寸法を編集する機能をオフにするには、[ツール]タブ

[オプション]パネル

[アプリケーションオプション]

[図面]タブから[図面でのパーツ修正を可能にする]の選択を解除します。
