[3D 移動/回転]および[3D 移動]を使用するには

3D スケッチ エンティティまたは固定作業点を再配置します。

[3D 移動]を使用して 3D スケッチ エンティティを再配置する

[3D 移動]コマンドを開始して、編集する 1 つまたは複数の 3D スケッチ エンティティを選択します。

1. [3D スケッチ]タブ [修正]パネル [3D 移動] の順にクリックします。

2. 必要に応じて移動モードを選択します。

   • [すべて]:すべてのマニピュレータを使用できます。
   • [移動]:移動マニピュレータのみを使用することができます。
   • [回転]:回転マニピュレータのみを使用することができます。

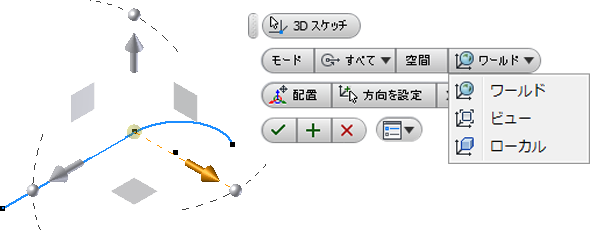

3. 必要に応じて、[スペース]モードを選択します。

   • [ワールド]:モデルの原点を基準にしてマニピュレータの方向を設定します。
   • [ビュー]:モデルの現在のビューを基準にしてマニピュレータの方向を設定します。
   • [ローカル]:選択したオブジェクトを基準にしてマニピュレータの方向を設定します。

4. 必要に応じて、[配置]を選択して座標系を移動します。

5. 必要に応じて、[方向]を選択して座標系の向きを変更します。

6. 正確な X、Y、Z、または角度の値を入力するか、またはフリー ドラッグによって選択項目を移動します。

7. [OK]をクリックして完了します。

3D 移動/回転によって固定作業点の位置を変更する

固定作業点を別の位置に移動するには、[3D 移動/回転]コマンドの[座標系のみ移動]オプションを使用します。固定点を作成し、次の手順に従います。

1. ブラウザで固定作業点を右クリックし、[3D 移動/回転]を選択します。
2. 軸(たとえば X 軸)の矢印をクリックし、ダイアログボックスを開きます。
3. 右クリックして[座標系のみ移動]を選択し、座標系を別の位置にドラッグします。
4. 右クリックして[適用]を選択します。作業点と座標系が切り離されます。
5. 右クリックして[座標系のみ移動]のチェックマークをはずすと、作業点と座標系を一緒に移動したり回転することができます。
6. 軸(たとえば Y 軸または Z 軸)のシャフトをクリックし、その選択した軸の周りをドラッグします。座標系と作業点の両方が一緒に回転します。
7. 右クリックして[適用]を選択します。

右クリック メニューの代わりに、[3D 移動/回転]ダイアログボックスの各種コマンドを使用することもできます。

3D 移動/回転した座標軸を再位置合わせまたは再配置する

1. ブラウザで固定作業点を右クリックし、[3D 移動/回転]を選択します。

2. 座標系をクリックして、ダイアログボックスを開きます。[位置合わせまたは位置を再定義]コマンドをクリックして、次の操作を行います。

   • 座標軸をクリックし、次にエッジ、作業軸、またはスケッチ線分をクリックします。
   • 座標系の平面をクリックし、次に面または作業平面をクリックします。
   • 座標系の球をクリックし、再配置する頂点、エッジ中点、作業点、またはスケッチ点をクリックします。
