図面にモデル注記を取得する

新機能の紹介: 2023.2

1. リボンで、[注記]タブ [取得]パネル [モデル注記を取得] の順にクリックします。

2. 次の注釈を取得するビューを選択します。

3. スケッチ、フィーチャ、またはパーツの寸法を取得するには、[スケッチ]と[フィーチャ寸法]タブをクリックし、次のいずれかの操作を行います。

   • [ソースを選択]をクリックしてプレビューし、選択されたフィーチャまたはパーツ ソースから寸法のみを選択します。
   • [フィーチャを選択]をクリックしてプレビューし、フィーチャ、スケッチ、またはビューの寸法を選択します。
   • [パーツを選択]をクリックしてプレビューし、寸法を選択します。

4. 3D モデル注記を取得するには、[3D 注記]タブをクリックし、次のいずれかの操作を行います。

   • [デザイン Fビュー]を選択してプレビューし、ビュー リプレゼンテーションで 3D 注記のみ表示するように選択します。

   • 次のフィルタの使用を有効または無効にします。

     • 一般寸法
     • 幾何公差記号
     • 引出線注記
     • 穴/ねじ注記
     • 面の指示記号
     • 注記
     注: アセンブリの図面ビューで、単一のコンポーネント 3D モデル注記を取得することができます。

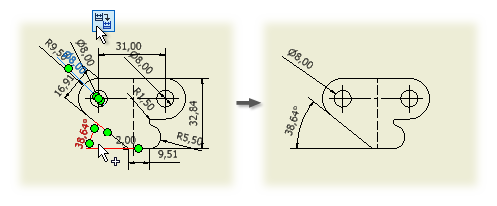

5. 図面ビューに保持するには、表示される注釈を選択します。選択された注記がハイライト表示されます。

6. [適用]をクリックして選択した寸法を取り込みます。次に、[キャンセル]をクリックしてダイアログ ボックスを閉じます。[OK]をクリックすると、適用後にダイアログ ボックスが閉じます。

ビューの作成時に自動的に寸法を取り込む

1. [ファイル] [オプション]をクリックして、[アプリケーション オプション]ダイアログ ボックスにアクセスします。
2. [図面]タブで、[ビューの配置時にすべてのモデル寸法を処理]を選択します。チェック ボックスをオンにすると、ビューを配置したときに自動的にモデル寸法が取り込まれます。

ベース ビューを作成するときにモデル寸法を取り込む

図面にベース ビューを追加する場合は、[図面ビュー]ダイアログ ボックスの[表示オプション]タブで[すべてのモデル寸法]を選択します。

取り込んだ注釈をビューから削除する

1. 削除する注釈をそれぞれ選択します。
2. [Delete]を押すか、右クリックし、右クリック メニューから[削除]を選択します。

派生パーツ フィーチャのあるビューにモデル寸法を追加する

1. 派生パーツ フィーチャのあるビューを選択します。
2. ビューを右クリックして[寸法の取り込み]を選択します。
3. [ソースを選択]をアクティブにして、ブラウザでビューを展開し、派生ボディを選択します。
4. 派生パーツ フィーチャを選択します。
5. [寸法を選択]をクリックし、図面ビューに保持する寸法を選択します。選択した寸法はハイライト表示されます。
