数値パラメータをファイル間でリンクするには

Inventor Professional では、パーツ、シート メタル、アセンブリ、溶接のモデル タイプの任意の組み合わせから選択したパラメータにリンクできます。選択したパラメータを事前にエクスポートする必要はありません。

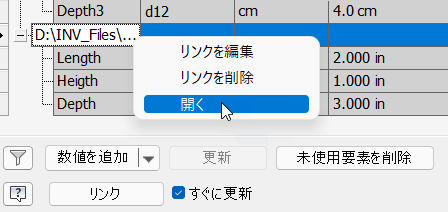

1. 1 つのファイルの[パラメータ]ダイアログで[リンク]ボタンを使用して、もう 1 つのファイルへのリンクを設定します([管理]タブ [パラメータ]パネル [パラメータ])。

2. [パラメータをリンク]ダイアログ ボックスでは、一番上にある[ステータス]ボタンをクリックすることで、選択されているすべてのパラメータのステータスを変更できます。個々のパラメータの横に表示されているステータス アイコンをクリックして、ステータスのオプションを切り替えることもできます。

   リンク ファイルから選択したパラメータにリンクします。リンクされたパラメータからのコメントが含まれます。

   選択したパラメータをリンクから除外します。

3. エクスポートされていないパラメータとエクスポートされたパラメータの両方をリストに表示するには、[すべてのパラメータを表示]チェック ボックスをオンにします。エクスポートされたパラメータには、手の形の アイコンが表示されます。

   注: は、リンクされているパラメータとリンクされていないパラメータがフォルダに混在していることを示しています。
