シミュレーション対象の使用条件を構築する場合のアセンブリを完成させるには

RecipSaw-saved.iam アセンブリを開いてない場合は、このファイルを開いてから続けてください。今のところ、のこぎり歯のボディはありますが、ブレード コンポーネントはありません。ブレード コンポーネントを追加するために、シミュレーション環境から出る必要はありません**。

1. [アセンブリ]タブをクリックし、アセンブリ リボンを表示します。

2. [コンポーネント]パネルで、[コンポーネント配置]をクリックします。Blade set.iam を選択し、[開く]をクリックします。

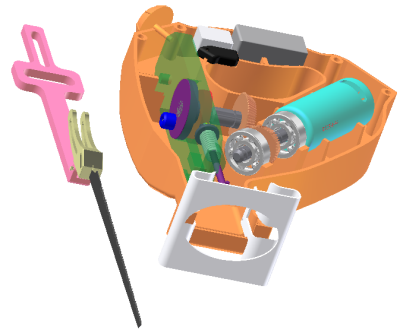

3. ブレード セット アセンブリをアセンブリする場所の近辺に配置します。



4. ブラウザで、ブレード セット アセンブリ ノードを展開し、コンポーネントを表示します。

5. スコッチ ヨーク コンポーネントを選択します。クイック アクセス ツールバーで、外観をクロムに変更します。

   注: 外観の関連付けに関するデザイン ビュー リプレゼンテーション メッセージが表示された場合は、[関連付けを削除]を選択し、[OK]をクリックします。

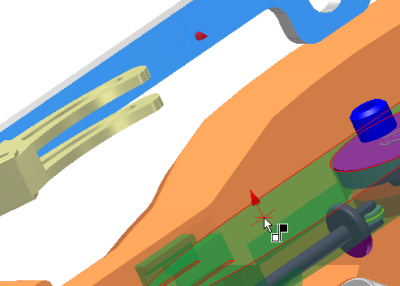

6. スコッチ ヨークとガイドの間にメイト拘束を追加し、ガイドの上部にヨークを位置決めします。

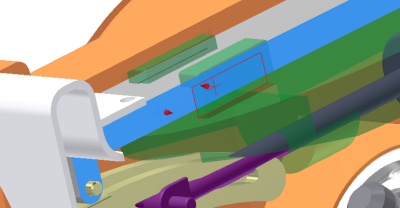

7. 2 つのコンポーネント間に 2 つ目のメイト拘束を追加し、ガイド レールの内側にヨークを位置決めします。ブラウザの[標準ジョイント]の下に、これらの拘束の追加に従って角柱状ジョイントが作成されます。
