3D PDF にモデルをエクスポートするには

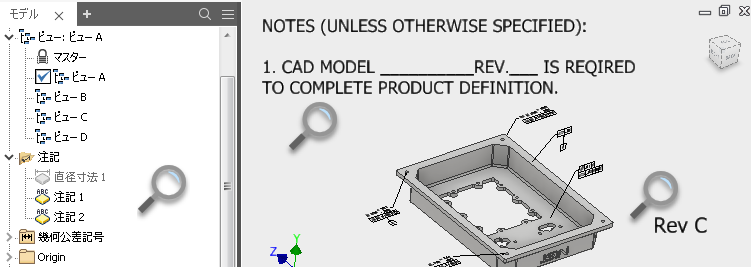

ヒント: Inventor 内では、3D モデルに追加したコメントは回転せず、常にアクティブなビューに対して垂直です。エクスポートされた PDF ファイル内の注記は、ビューと共に回転します。最良の結果を得るには、サンプルとして次のイメージを参照し、エクスポートする前に次の手順を実行します。
  1. B、C、および D のビューをアクティブ化し、一般注記 1 および 2 の表示をオフにします。
  2. ビュー A をアクティブにし、モデルの方向および注記がビューに正しく表示されているのを確認してからモデルをエクスポートします。

  1. アセンブリまたパーツ ファイルで、[ファイル] [エクスポート] [3D PDF]の順にクリックするか、[注釈] [エクスポート]パネルで[3D PDF ファイル]をクリックします。

  2. [3D PDF をパブリッシュ]ダイアログ ボックスで、3D PDF に含めるモデル プロパティを選択します。

    ヒント: 空白になっているすべてのプロパティを除外するには、[値を持つすべてのフィールド]を選択します。

  3. 3D PDF に含めるモデルのデザイン ビュー リプレゼンテーションを選択します。

    • デザイン ビューを既定で 3D PDF エクスポートに含めるかどうかを指定するには、各デザイン ビュー リプレゼンテーションの[パブリッシュ]プロパティを設定します。ブラウザ内でデザイン ビューを右クリックし、[パブリッシュ]をクリックして設定を変更します。

    • モデル ブラウザ内のデザイン ビュー リプレゼンテーションの一覧によって、出力先の PDF 3D でのモデル ビューの順序が決定します。デザイン ビューの位置を変更するには、ブラウザ内でデザイン ビューを一覧内の希望の位置にドラッグします。

      注: エクスポートしたビューで期待した結果が得られることを確認するには、次の操作を行います。

    • パブリッシュしようとするそれぞれのビューをアクティブにし、必要に応じてビューの方向やズーム倍率を調整します。

    • 調整を終えたら、ブラウザでビューを右クリックして、[現在のカメラを保存]を選択します。

  4. [視覚化の品質]を設定します。[視覚化の品質]は、出力先の 3D PDF ファイルにモデル ビューを表示するために使用されるメッシュの品質をコントロールします。

    • 拡大したときにすべてのモデルの詳細を表示するには、[高]を選択します。
    • エクスポートされるファイルのサイズを小さくして、ズームされたビューで詳細を表示しないようにするには、[低]を選択します。

  5. エクスポートの範囲を指定します。

    • モデル ファイル内にあるすべてのコンポーネントとデータをエクスポートするには、[すべてのエンティティ]を選択します。
    • エクスポートされるファイルのサイズを小さくするには、[選択したデザイン ビュー リプレゼンテーション内のエンティティに制限]を選択します。エクスポートされたビュー リプレゼンテーションに関連するデータのみが、出力先の 3D PDF ファイルに含まれます。

  6. 必要に応じて、3D PDF テンプレート ファイルを変更します。

    3D PDF テンプレート ファイルは、エクスポートされるファイルに含まれる要素とその配置を指定します。Inventor のインストールに付属する 3D PDF テンプレートをカスタマイズしたり、独自の 3D PDF テンプレートを作成することができます。

  7. 出力先の 3D PDF ファイルを保存するフォルダを指定します。

  8. エクスポートの完了後に出力ファイルを開くには、[完了したら PDF を表示する]を選択します。

  9. モデルを STEP ファイルにエクスポートして、STEP ファイルを出力先の 3D PDF ファイルにアタッチするには、[STEP ファイルを生成して添付]を選択します。

    [オプション]をクリックし、エクスポートした STEP ファイルの設定を指定します。

  10. [添付]をクリックし、出力先の 3D PDF ファイルにアタッチするファイルを選択します。

  11. [パブリッシュ]をクリックします。

エクスポートされた 3D PDF ファイルを使用する

Adobe Acrobat Reader を使用して 3D PDF ファイルを開きます。

Adobe Acrobat Reader で次の操作を行います。

カスタム 3D PDF テンプレートを作成する

注: 基本的な PDF テンプレート ファイルのカスタマイズに関するガイド付きチュートリアルについては、チュートリアルのギャラリーを確認してください。チュートリアルには、JavaScript ファイルを編集する手順が含まれています。高度なカスタマイズには、こちらから入手できる詳細な PDF テンプレートのカスタマイズ ガイドをダウンロードしてください。

オートデスクから提供される 3D PDF テンプレートの既定の場所は、C:\Users\Public\Documents\Autodesk\Inventor \Templates\ です。プロジェクト ファイルで異なるテンプレートの場所を指定した場合は、その場所にサンプルのテンプレートをコピーします。

3D PDF テンプレートには 2 種類の要素が含まれています。

テンプレートをカスタマイズするには、既定のテンプレートのコピーを作成し、そのコピーを Adobe Acrobat Pro DC で編集します。テンプレート ファイルを編集して、次のことを行います。
