シミュレーション対象の使用条件のスライド ジョイントを追加するには

  1. 次に、ブレード セットとフォロアの間にジョイントを追加し、フォロアがブレード クランプ内を移動するようにします。

    そのジョイントを作成する前に、ガイド コンポーネントとフォロア コンポーネント間の角柱状ジョイントをロックします。このアクションにより、関連するコンポーネントが移動するのを防ぐとともに、ソルバの動作を効率化することもできます。

    [角柱状: 3 (ガイド: 1、フォロア: 1)]ジョイントを右クリックし、[自由度をロックする]をクリックします。

  2. リボン バーの[ダイナミック シミュレーション]タブをクリックし、シミュレーション コマンドを表示します。次に、スライド ジョイントを追加します。

  3. [ジョイント]パネルで、[ジョイントを挿入]をクリックします。プル ダウンリストで、[スライド: 円柱 - 曲線]を選択します。入力 1 について、フォロアを乗せるブレード クランプ スロットの外形線を選択します。

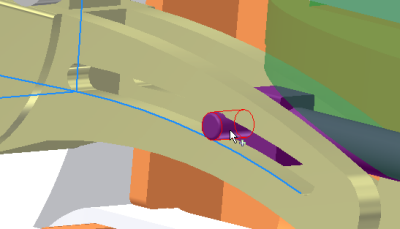

  4. 入力 2 について、スロット内に乗せるフォロアの円柱面を選択します。[OK]をクリックします。

  5. 角柱状ジョイントをロック解除します。

以上の操作でアセンブリにコンポーネントおよびジョイントを追加できたので、この章は終わりです。この章で学習した内容は、次のとおりです。

詳細については、「シミュレーション - 基礎 - パート 2」のチュートリアルを参照してください。
