シェイプ ジェネレータ スタディを開始するには

シェイプ ジェネレータ スタディを開始するには、次の 2 つの方法のいずれかを実行します。

シェイプ ジェネレータには、通常のモデリング ワークフローの一部として直接アクセスしたり、構造解析ワークフローの一部としてアクセスすることができます。

シェイプ ジェネレータ スタディを直接開始する:

1. 対象のパーツ ファイルを開きます。

2. リボンの[3D モデル]タブ [調査]パネルで、 [シェイプ ジェネレータ]をクリックします。

   形状を生成するツールがリボンに表示され、新しいシェイプ ジェネレータ スタディが作成されます。

構造解析環境内でシェイプ ジェネレータ スタディを開始するには:

1. 対象のパーツ ファイルを開きます。

2. リボンの[3D モデル]タブ [シミュレーション]パネルで、 [構造解析] をクリックします。構造解析環境には、[環境]タブからもアクセスすることができます。

3. [解析]タブ [管理]パネルで、 [スタディを作成] をクリックします。

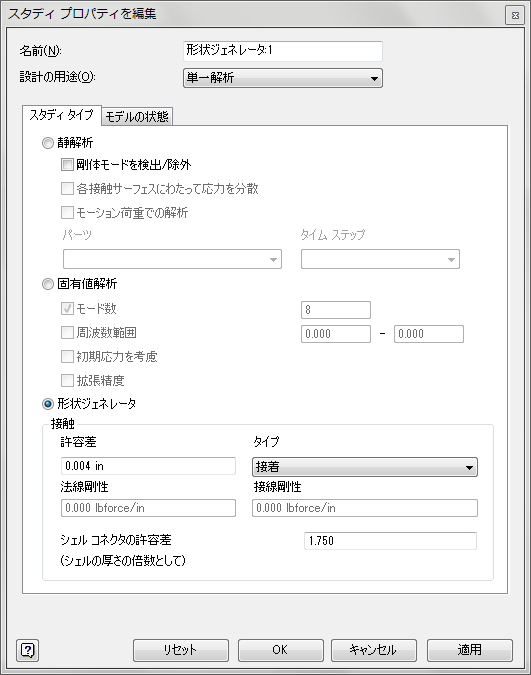

4. [新規スタディを作成] ダイアログで、 [シェイプ ジェネレータ] を選択し、 [OK] をクリックします。
