補助投影ビューを作成、編集するには

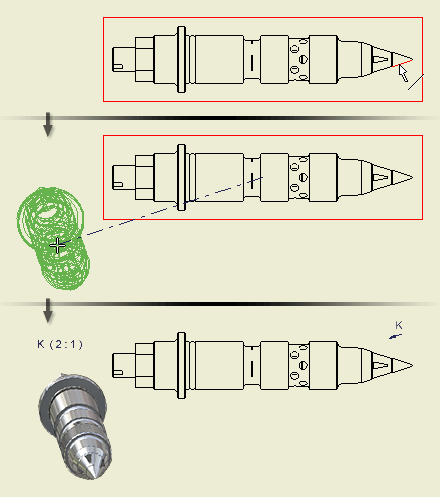

親ビュー内のエッジや線分から投影して、補助投影ビューを作成します。

補助投影ビューを作成、編集する

ビューは、選択したエッジや線分に対して垂直または平行にのみ位置合わせして配置できます。

ビュー ジオメトリの外部の投影線分から補助投影ビューを作成するには、[断面図]を使用することができます。

補助投影ビューの注記の既定のスタイルは、[スタイルおよび規格エディタ]で設定します。

1. リボンで、[ビューを配置]タブ [作成]パネル [補助] をクリックします。

2. 既存のビューを親ビューとして選択します。

3. [補助投影ビュー]ダイアログ ボックスで、尺度、表示スタイル、ビュー ラベルを設定するか、現在の設定を受け入れます。

4. (任意)アイコンをクリックして、ビューの表示スタイルを指定します。

   • 隠線を表示します。
   • 隠線を削除します。
   • シェーディング表示を指定します。

5. ビューを投影するときに基準となるエッジや線分を選択します。

6. プレビューを適切な位置に移動し、クリックしてビューを配置するか、[補助投影ビュー]ダイアログ ボックスで[OK]をクリックします。
