ブラウザで拘束の状態の表示を管理するには

拘束状態が、アセンブリ ブラウザで 、、または として既定で表示され、3 つの状態のいずれかを示します。

• 完全拘束: 黒のドットは、コンポーネントが完全に拘束されていることを示します。



• 不完全拘束: 白のドットは、コンポーネントが完全には拘束されておらず、注意が必要であることを示します。解決するには、まず[拘束を編集]ダイアログ ボックスを開いて問題を特定します。



• 不明: 破線は、コンポーネントの拘束状態が不明であることを示します。この状態を解決するには、アセンブリを再作成します(リボンの[ツール]タブ [管理]タブ [更新]パネル [フィーチャ再構築] )。

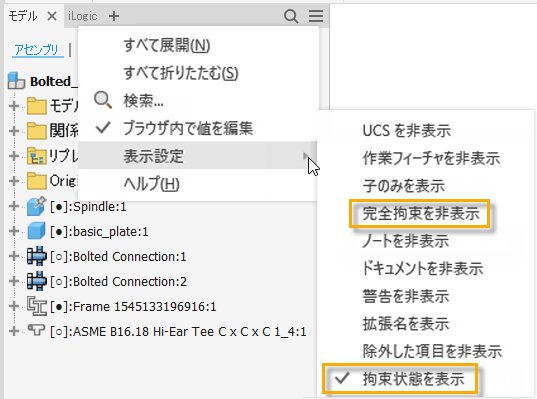

[表示設定]メニュー オプションを使用すると、次の操作を実行できます。

• [完全拘束を非表示]: 拘束の問題があるコンポーネントのみを表示します。
• [拘束状態を表示]: すべての拘束状態を表示します(、、および )。

設定 [ブラウザに拘束状態を表示] を[ツール] [管理] [ドキュメントの設定] [モデリング]タブから使用することもできます。既定では、この設定は有効になっています。
