[フレーム解析設定] - [ソルバ]タブ

フレーム解析のソルバ設定は、すべてのシミュレーションに適用されます。新しいシミュレーションを開始するたびに、これらの基本設定が使用されます。グローバル設定は、シミュレーション プロパティを変更することによって、シミュレーション単位でオーバーライドできます。

ここでは、[ソルバ]タブのコントロールについて説明します。

アクセス:

リボン: [フレーム解析]タブ [設定]パネル [フレーム解析設定]

DSC アルゴリズム

DSC アルゴリズムを使用すると、リリースが定義された構造を計算できます。

どのような梁で、どのようなタイプの解析を定義した場合でも、次のリリースが定義されます。

• 標準
• 一方的
• 弾性
• 弾性および一方的

次の操作が実行されます。

• 構造モデルが生成されると、構造に新しいノードが生成されます。

• リリースが定義された入力要素は修正されます。要素内で新しいノードが古いノードに置き換わります(古いノードは他の古い構造要素では残されます)。

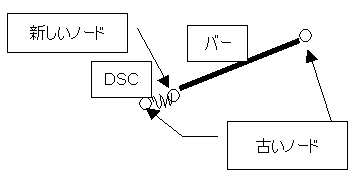

• 古いノードと新しいノードの間で、フレーム解析が DSC 要素(非連続的)を作成します。次の図を参照してください。



DSC 要素は 2 ノード要素で、次の式に従ってノード荷重が生成されます。

ここで、k = [ki]、i = 1、Ndl は特定の自由度に割り当てられた剛性ベクトルです。

要素の剛性マトリックスの構造は次のとおりです。

ここで、T はバー要素から継承されるローカル ベースからグローバル ベースへの変換のマトリックスで、diag(k)はベクトル k から作成される対角マトリックスです。

DSC 要素を使用すると、梁内で弾性リリースを定義できます。

解析方法

次のいずれかの方法を選択して、線形計算式システムを解析します。

• [自動]: 一連のルールに基づいて適切な方法を選択します。

  • 計算式の数が 500 未満の場合、スカイラインが使用されます。
  • 計算式の数が 5000 を超える場合は、マルチスレッドが使用されます。
  • その他の場合は、スパース M が使用されます。

• [フロンタル]: ガウスの消去法を使用します。

  • メモリ使用量: 低
  • ディスク使用量: 高
  • 速度見積: 低
  • 適用: 最大で 50000 の計算式。線形および非線形の静的、調和解析
  • その他の備考: 多くの場合、間違った制限構造などの計算上の問題を引き起こす、計算式のノード数と自由度を取得できます。

• [スカイライン]: コレスキー LDLt 分解方法を使用します。

  • メモリ使用量: 低
  • ディスク使用量: 高
  • 速度見積: 低
  • 適用: 最大で 50000 の計算式。すべての解析タイプ
  • その他の備考: 多くの場合、間違った制限構造などの計算上の問題を引き起こす、計算式のノード数と自由度を取得できます。

• [スパース]: Nested Dissection 法(NDM)を使用します。

  • メモリ使用量: 高
  • ディスク使用量: 中
  • 速度見積: 中/高(並べ替え効果によって異なる)
  • 適用: 10,000～200,000 の計算式。静的な力を認識する固有値解析を除くすべての解析タイプ
  • その他の備考: 高層建造物やシェル構造やソリッド構造などの大きい 3D 有限要素モデルの場合は、スパース直接ソルバ(SPDS)をお勧めします。これは条件が正しくない構造を検出しますが、計算上の問題が発生する計算式のノード数と自由度は取得しません。反復的な方法では収束しない場合に、条件が正しくない構造に対して特にお勧めします。

• [スパース M]: Minimal degrees アルゴリズム(MDA)を使用します。

  • メモリ使用量: 高
  • ディスク使用量: 中
  • 速度見積: 中/高(並べ替え効果によって異なる)
  • 適用: 10,000～200,000 の計算式。静的な力を認識する固有値解析を除くすべての解析タイプ
  • その他の備考: 高層建造物やシェル構造やソリッド構造などの大きい 3D 有限要素モデルの場合は、スパース直接ソルバ(SPDS)をお勧めします。これは条件が正しくない構造を検出しますが、計算上の問題が発生する計算式のノード数と自由度は取得しません。反復的な方法では収束しない場合に、条件が正しくない構造に対して特にお勧めします。

• [マルチスレッド]: Intel® Math Kernel Library の PARDISO ソルバを使用します。

  計算式システムの再番号付けとメモリ使用の最適化により、大規模構造プロジェクトの計算が可能です。
