カメラを作成、編集するには

シーンの合成は、コンポーネントの外観、照明スタイル、およびカメラ位置の選択で構成されます。

カメラを作成、編集する

アクティブなドキュメント内でカメラを作成して編集し、レンダリングの表示を定義します。カメラは、表示または非表示にできるグラフィックリプレゼンテーションを作成するパラメータによって定義されます。

レンダリングで 1 回に 1 つ使用するように複数のカメラを定義できます。

リボンで、[レンダリング]タブ [シーン]パネル [カメラ]の順にクリックします。
[カメラ]ダイアログボックスで、[ターゲット]をクリックします。
グラフィックスエリアで、モデルの面をクリックして、カメラターゲットを定義します。

カメラのターゲットポイントに小さな立方体が配置されます。選択された面に垂直な黒い矢印線が、ターゲットポイントから位置ポイントに引かれます。
カメラの方向ラインに点をクリックするか、モデル上の面をクリックして、カメラの位置を設定します。

カメラのビューボリュームのワイヤフレームリプレゼンテーションが、ターゲット位置に面して、ターゲットポイントを中心にした黒い四角として表示されます。
カメラグラフィックスを表示して、次のことができます。
- ターゲットまたは位置をドラッグして、ターゲット位置と同じビュー距離のビュー平面に動かします。
- カメラを動かします。ターゲットまたは位置を 1 回クリックして、3D 移動/回転座標系をアクティブにします。この座標系を使って、ターゲットまたは位置を動かします。座標系の回転を変更してもターゲットまたは位置に影響はありません。方向ラインをクリックしてカメラを移動し、相対位置とターゲット位置を保持します。

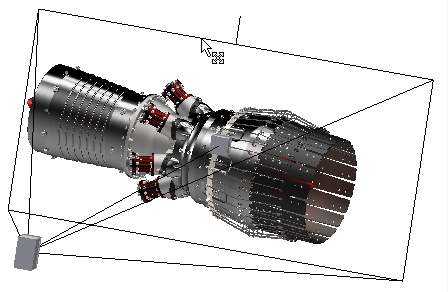

- ズームして、ビュー角度のフィールドを変更します。ビューボリュームの境界をクリックしてドラッグし、アスペクト比で拘束したままビューボリュームのサイズを調整します。マウスボタンを離し、新しいサイズを設定します。
- ロール角度を変更します。カメラビューボリュームの境界ハンドルをクリックしてドラッグし、カメラグラフィックスを位置ターゲット軸を中心に回転します。
必要であれば、ビューへのリンクを選択して、アクティブなビューを更新し、カメラのプロパティと一致させて、カメラグラフィックスを非表示にします。
[投影]で、カメラのビューモードを[正投影]ビューまたは[パース]ビューに設定します。

[投影]は[カメラアニメーション]操作では無効になります。

注: 従来のイラストビューには正投影ビューを使用し、リアリスティックビューにはパースビューを使用します。
必要に応じて、カメラの方向軸を中心にした回転角度が既定と異なる場合は、[回転角度]で角度を指定します。前述したとおりにマニピュレータを使用できます。
(任意)カメラの定義または編集中に、[ビューにリンク]をオンにしてカメラを表示と同期します。

注: カメラのアニメーション中に、[ビューにリンク]により表示がカメラ設定に合わせて更新されます。
必要に応じて、カメラのズーム角度が既定と異なる場合は、ビューの水平フィールドを定義するカメラのズーム角度を[ズーム]で指定します。前述したとおりにマニピュレータを使用できます。
[OK]をクリックします。

Depth of Field

設置するすべてのカメラで被写界の深度を使用できます。被写界の深度を使用するには、次の操作を行います。

[カメラ定義]ダイアログボックスの[被写界の深度]セクションで、[有効]チェックボックスをオンにします。被写界の深度の各コントロールが有効になります。
近くまたは遠くのフォーカス平面の位置を指定するには[フォーカス限度]を選択し、カメラストップの値やフォーカス平面の位置を指定するには[f-ストップ]を選択します。
適切な方法に対して[被写界の深度]の各パラメータを指定します。[フォーカス限度]では、近くや遠くのフォーカス平面の位置を指定します。[f-ストップ]では、f-ストップの設定やフォーカス平面の位置を指定します。
必要に応じて、[フォーカス平面をカメラターゲットにリンク]チェックボックスをオンにします。これには 2 つの利点があります。
- フォーカス平面はターゲットとの相対的な位置を保ちます。カメラターゲットを編集すると、カメラはそのターゲットに関連したフォーカスを保ちます。
- カメラターゲットをアニメーション表示することができます。これによって被写界深度が変化し、アニメーションに優れた効果を与えることができます。
