省略される注記

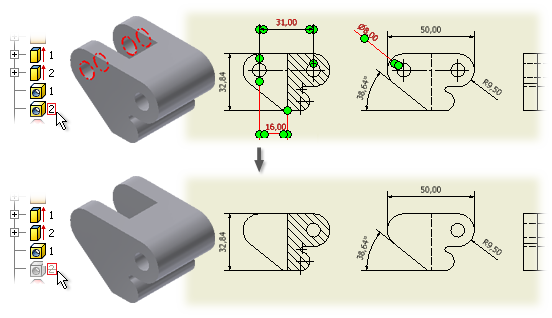

図面内の注記は、関連付けられたコンポーネントを省略したり非表示にすると、省略されます。

(デザイン ビュー内の)アセンブリまたは図面のコンポーネントが非表示になることがあります。

図面内の注記が非表示になる理由を理解するためのガイドラインを以下に示します。

• 複数のフィーチャまたはエッジに寸法をアタッチし、ターゲットとなるフィーチャまたはコンポーネントのいずれかを省略したり非表示にすると、寸法が省略されます。

• フィーチャを省略した場合や、コンポーネントを非表示にした場合、アタッチされた注記は表示されません。

  たとえば、穴中心にアタッチされた中心マークは、穴フィーチャを省略すると省略されます。中心マークにアタッチされた寸法もすべて省略されます。

• 一部の引出線には、1 次引出線以外にフィーチャやコンポーネントを参照する 2 次引出線があります。1 次引出線が 1 つだけ存在し、省略フィーチャや非表示のコンポーネントにアタッチされている場合は、1 次引出線が省略されます。

  複数の引出線が存在し、1 次引出線が省略フィーチャや非表示のコンポーネントにアタッチされている場合、1 次引出線は省略されません。
