ロック セットを使用するには
サイド ロックを作成する
サイド ロックを配置する

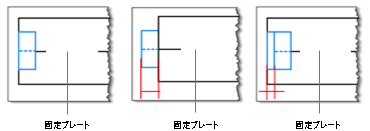

通常、オス ロックは上部プレートの下面に配置します。メス ロックは下部プレートの上面に配置します。サイド ロックを配置するには、最初に、基準面、参照面、距離、およびオフセットを定義します。
- 基準面: モールド ベース プレートの上面または下面で、パーティング平面の位置を決定します。
- 参照面: サイド ロックを配置する面です。
- 距離: 参照面の中心とサイド ロックの中心間の測定値です。
- オフセット: サイド ロックが組み込まれる金型プレートまでの距離です。負の値はサイド ロックがモールド ベース プレートの外部にあることを示し、正の値はサイド ロックが組み込まれることを示します。
[金型アセンブリ]タブで[ロック セット]をクリックします。
[ロック セット]ダイアログ ボックスの[タイプ]ドロップダウン ボックスで、インターロックのタイプを選択します。
注: 選択ボックスの[カテゴリ]ドロップダウン リストで、[サイド ロック]を選択します。図の横にある表で、パラメータを変更します。
[基準面]をクリックし、配置対象となるプレートの上面または下面をグラフィックス ウィンドウで選択します。
[参照面]をクリックし、基準面に垂直な面をグラフィックス ウィンドウで選択します。

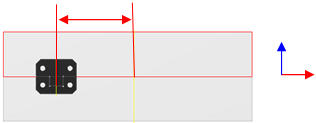

[ロック セット]ダイアログ ボックスの[配置]で、コンポーネントの位置を指定する値を入力します。
- 最初の値は、参照面の中心を基準にしてサイド ロックの位置を調整します。
- 2 番目の値は、参照面からのオフセットを調整します。
対称サイド ロックを配置するには、[対称配置]を選択します。
[OK]または[適用]をクリックします。
インターロックを作成する
インターロックを配置する
通常、オス ロックは対象の上部プレートの下面に配置します。メス ロックは対象の下部プレートの上面に配置します。インターロックを配置するには、基準面、参照 1、参照 2、およびインターロックを回転するかどうかを指定します。
- 基準面: モールド ベース プレートの上面または下面、つまりコアおよびキャビティの面です。パーティング平面の位置を決定します。
- 参照 1: インターロックの位置に最も近い面の第 1 の 2 つのエッジです。
- 参照 2: インターロックの位置に最も近い面の第 2 の 2 つのエッジです。
- 回転: インターロックの回転角度です。テーパ バー インターロックの場合にのみ指定できます。
[金型アセンブリ]タブで[ロック セット]をクリックします。
[ロック セット]ダイアログ ボックスの[タイプ]ドロップダウン ボックスで、インターロックのタイプを選択します。
注: 選択ボックスの[カテゴリ]ドロップダウン リストで、[インターロック]をクリックします。[モールド ベースをロック]または[コアとキャビティをロック]をクリックし、インターロックを使用して金型プレートまたはコアとキャビティをそろえるかどうかを指定します。
コンポーネントの図の横にある表で、パラメータを変更します。
[基準面]をクリックし、配置対象となるプレートの上面または下面をグラフィックス ウィンドウで選択します。
[参照 1]をクリックし、基準面のエッジをグラフィックス ウィンドウで選択します。
[参照 2]をクリックし、基準面の 2 番目のエッジをグラフィックス ウィンドウで選択します。これは、最初の参照エッジに対して垂直です。
グラフィックス ウィンドウでコンポーネントを配置するには、寸法線をクリックして[編集]ボックスに値を入力します。
テーパ バー インターロックの場合は、[回転]をクリックしてインターロックの回転を定義します。
対称インターロックを配置するには、[対称配置]を選択します。
[OK]または[適用]をクリックします。
ロック セットを編集する
- Mold Design ブラウザの[ロック セット]で、[サイド ロック]ノードまたは[インターロック]ノードを右クリックし、[フィーチャ編集]をクリックします。
- [ロック セット]ダイアログ ボックスで、パラメータを変更します。
- [OK]をクリックします。
ロック セットを削除する
- Mold Design ブラウザの[ロック セット]で、[サイド ロック]ノードまたは[インターロック]ノードを右クリックし、[削除]をクリックします。
