シミュレーションのさまざまな結果を表示する

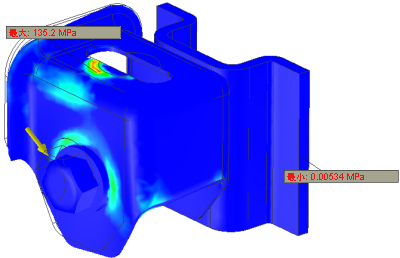

シミュレーションを実行した後、グラフィックス領域には、ボリュームプロットと、変数の値の範囲を示すカラーバーが表示されます。

カラーバーの表示を設定する

カラーバーには、解析で計算された応力の値や変位とコンターの色がどのように対応しているかが表示されます。既定ではバーの範囲が[自動]に設定されています。この場合、Inventor によって表示用に値の範囲が割り当てられます。カラーバーの表示の修正は、セッション単位で管理されるため、セッションを越えて保存されることはありません。

[構造解析]タブ [表示]パネルで、[カラーバー] をクリックします。
カラーバー設定を選択します。
[カラータイプ]で、次のいずれかを選択します。

: バーの連続的な変化に色を設定します。

: バーの連続的な変化に白黒またはグレースケールを設定します。
カラーバーの位置とサイズを設定するオプションを選択します。

変形されたモデルに、カラーバーで定義された値に対応する色のコンターが表示されます。

ほとんどの場合、赤で表示される結果は、応力が大きいか、変形が大きいか、安全率が低いことを示しています。各結果セットには、パーツにかかる荷重の影響についての情報がそれぞれ示されます。

フォンミーゼス応力

結果では、解析時に計算された応力が、色コンターを使用して示されます。

最大主応力

せん断応力がゼロとなる平面に対して垂直な応力の値を示します。荷重条件によりパーツに加わる最大引張応力が分かります。

最小主応力

せん断応力がゼロとなる平面に対して垂直に作用します。荷重条件によりパーツに加わる最大圧縮応力が分かります。

変位

結果は、解析後のモデルの変形形状を示しています。元の形状からの変形の大きさを示します。

[安全率]

荷重によって失敗する可能性の高いモデルの領域を示します。

[応力]フォルダ

シミュレーションの法線およびせん断応力の結果が保存されます。

[変位]フォルダ

シミュレーションの法線およびせん断応力の結果が保存されます。注: 固有値の解析では、変位の結果が固有の変形になります。変位の大きさは相対的な値で、実際の変形と同等とみなすことはできません。

[ひずみ]フォルダ

シミュレーションのひずみの結果が保存されます。

[接触圧力]フォルダ

シミュレーションの接触圧力の結果が保存されます。接触圧力は、接触面間の圧力です。接触圧力の要素と合応力値を含んでいます。

[モード周波数]フォルダ

構造解析設定で指定したモードのモードシェイプを表示できます。固有値解析の結果が、ブラウザの[結果]ノードの下に表示されます。モード周波数をダブルクリックすると、モードシェイプが表示されます。コンターの色は、元の形状からの変形の大きさを示します。これらの変形はモーダルであり、各大きさが関連するため、実際の変形とはみなせません。モードの周波数が凡例に表示されます。この周波数は、パラメータとしても使用できます。

使用可能な結果を表示する

表示可能なさまざまな結果を確認するには、ブラウザで[結果]フォルダを展開します。

[静解析] タイプでは、フォンミーゼス応力プロットが表示されます。

[固有値解析] タイプでは、モード周波数が表示されます。
別の結果を表示するには、確認する結果に対応するブラウザノードを右クリックして、[アクティブ化]をクリックします。または、結果ノードをダブルクリックします。
結果の表示を終了するには、アクティブな結果ノードをダブルクリックします。

パラメトリックシミュレーションの設定を表示する

[パラメトリックテーブル] をクリックします。
[パラメトリックテーブル]で、スライダを移動します。
生成されていない形状を解決するには、[パラメトリックテーブル]で、パラメータ行を右クリックして[単一形状を作成]をクリックするか、シミュレーションを実行します。

シミュレーション結果のシェーディング表示を変更する

[表示]パネルの[シェーディング表示]をクリックします。
ドロップダウンリストから、次のオプションのいずれかをクリックします。
- [スムーズシェーディング] : 色が、特定の色と隣の色で混合されます。静解析および固有値解析シミュレーションの両方の結果タイプに対する既定のプロット表示方法です。
- [コンターシェーディング] : 色の分離が明確になります。明確な色のバンドで表示されます。
- [シェーディングなし]

[メッシュ表示]でボリュームプロット上にメッシュをオーバーレイする

任意の時点で、[メッシュ表示] をクリックします。
メッシュの定義後に[メッシュ表示]をオンまたはオフにするには、[メッシュ表示]をクリックします。

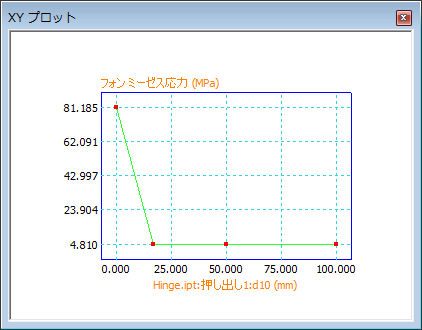

XY プロットを表示する

パラメトリックシミュレーションでは、2 次元の XY プロットとして結果を表示できます。

ブラウザで、プロットに表示する結果タイプ(フォンミーゼス応力、変位など)を選択します。
パラメータ行を右クリックして [XY プロット] をクリックします。別のウィンドウに XY プロットが表示されます。

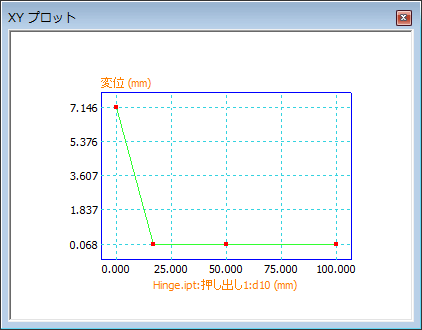

次の図では、同じシミュレーションについて、フォンミーゼス応力の代わりに、変位の結果の XY プロットを示します。

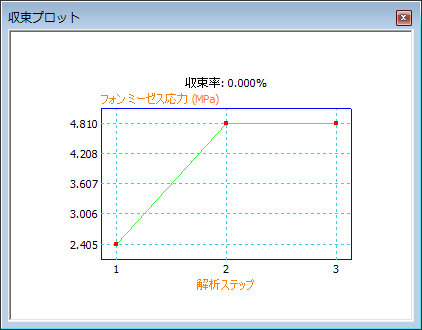

収束プロットを表示する

精度を基準値に近づけるための収束の基準を定義します。結果の収束プロットには、使用されたリファインメントの数と、各リファインメントでのパラメータ値が表示されます。

結果の収束の XY プロットを表示するには、[収束設定]で、 [h リファインメントの最大数] を 0 よりも大きな値に設定します。

ブラウザで、[結果]フォルダのノードをクリックし、 [収束プロット] をクリックします。
[準備]パネルで、 [収束設定] をクリックします。
[収束設定]ダイアログボックスで、次の項目を指定します。

[h リファインメントの最大数]
既定は 0 です。値の区切りは 1 です。

2 よりも大きな値の場合、ダイアログボックスが表示されます。パフォーマンスを低下させる可能性があるリファインメンｔの数を増やします。

収束判定値に達すると、リファインメントの最大数になる前に解析処理が停止します。

[収束判定値(%)]
最近の 2 つの結果の差が指定された値(%)よりも小さい場合、リファインメントを中止します。

[h リファインメントのしきい値(0 ～ 1)]
0 は、設定のすべての要素をリファインメントの候補として指定します。結果は、サイクル当たりの最大リファインメントになります。1 は、リファインメントから設定のすべての要素を除外するため、リファインメント内の要素がなくなります。既定は 0.75 であり、同等のエラーの要素の上位 25% がリファインメントの対象になることを意味します。固有値解析には適用されません。

値の区切りは 0.1 です。

[収束結果]
- フォンミーゼス応力
- 最大主応力
- 最小主応力
- 変位

  固定値解析の場合のみ、 [モード周波数] は結果の収束のモード番号を指定します。

  [ジオメトリ選択]
  収束の基準に考慮するジオメトリを指定します。
[ソルブ]パネルで[シミュレーション]をクリックします。シミュレーションを完了します。
[結果]パネルで[収束プロット]をクリックします。

変形プロットを表示する

変形とは、荷重により物体が受ける伸びの量です。変形の結果を使用して、パーツをどこでどの程度曲げられるか確認します。特定の距離を曲げるための力を確認します。

ほとんどの場合、モデル全体の寸法と比較して、ジオメトリの実際の変形はわずかです。自動化された強調効果によって、変形が発生する位置を把握できます。

[構造解析]タブ [表示]パネルで、 [変位表示を調整] をクリックします。
ボリュームプロットが表示されているとき、表示オプションのいずれかを選択して、変形を強調します。
- 変形なし
- 実寸
- 調整済み x0.5
- 調整済み x1
- 調整済み x2
- 調整済み x5

安全率の結果を表示する

安全率の結果から即座に、降伏が発生する可能性がある領域が見つかります。相当応力の結果は、値の高低にかかわらず、応力が最高の領域を赤で表示します。安全率が 1 の場合、材料が降伏点にあることを示します。多くの設計者は、荷重が最大になる場合を想定し、安全率を 2 ～ 4 の間にしようと苦慮しています。

設計の一部の部分が降伏しても、最大予測荷重が繰り返し発生しない限り、パーツが破壊されることにはなりません。高荷重が繰り返されると疲労破壊を起こすことがありますが、これは Autodesk Inventor Simulation 構造解析ではシミュレートできません。状況の評価には工学原理を参照してください。

解析結果をアニメーションする

アニメーションを作成して、変形のさまざまな段階でパーツを視覚化することができます。周波数における応力、安全率、変形をアニメーションすることもできます。結果をアニメーション表示して、一連のイメージで構成された変位や応力を確認します。イメージの数や内容を指定すると、対応する一連のイメージがアニメーションとして再生されます。アニメーションは記録できます。
