[モールドベース作成]コマンドのリファレンス

アクセス:

リボン: [管理]タブ

[オーサリング]パネル

[モールドベース作成]

アクセス:

リボン: [金型アセンブリ]タブ

[オーサリング]パネル

[モールドベース作成]

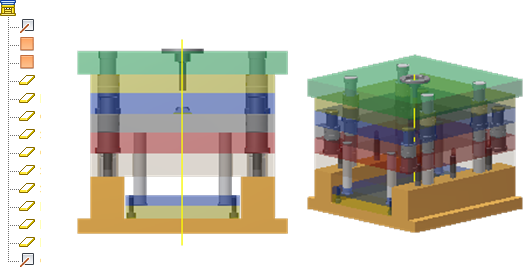

中心軸	MA アセンブリの Z 軸を拘束する中心軸を定義する、エッジまたは軸を選択します。
位置合わせ平面	MA アセンブリの XZ 平面を拘束する位置合わせ平面を定義する、平面または面を選択します。
パーティング平面	パーティング平面を定義する平面または面を選択します。選択した参照エッジで平面を拘束します。
上部型締プレート	上部型締プレートの候補として、1 つまたは複数のパーツを選択します。
ランナーストリッパプレート	ランナーストリッパプレートの候補として、1 つまたは複数のパーツを選択します。
キャビティプレート(AP)	キャビティプレートの候補として、1 つまたは複数のパーツを選択します。
ストリッパプレート	ストリッパプレートの候補として、1 つまたは複数のパーツを選択します。
コアプレート(BP)	コアプレートの候補として、1 つまたは複数のパーツを選択します。
サポートプレート	サポートプレートの候補として、1 つまたは複数のパーツを選択します。
スペーサブロック	スペーサブロックの候補として、1 つまたは複数のパーツを選択します。
エジェクタリテーナプレート	エジェクタリテーナプレートの候補として、1 つまたは複数のパーツを選択します。
エジェクタプレート(EP)	エジェクタプレートの候補として、1 つまたは複数のパーツを選択します。エジェクタピンまたはリフターアセンブリのマウントに使用します。
下部型締プレート	下部型締プレートの候補として、1 つまたは複数のパーツを選択します。
中心線	各金型プレートの作業平面または作業軸を選択し、2D 図面における中心線の自動生成を有効にします。
