[ランオフ サーフェスを延長]を作成するには

[ランオフ サーフェスを延長]コマンドは、選択した面とエッジの接線またはルールの沿って延長することによって、ランオフ サーフェスを作成、編集、または削除します。

延長によりランオフ サーフェスを作成する

  1. [コア/キャビティ]タブで、[ランオフ サーフェスを延長] をクリックします。

  2. ダイアログ ボックスで、接線またはルールの[延長タイプ]を選択します。

  3. グラフィックス ウィンドウで、プラスチック成形品の必要な面を選択します。

  4. グラフィックス ウィンドウで、プラスチック成形品の必要なエッジを選択します。必要に応じて、[自動エッジ チェーン]を選択します。

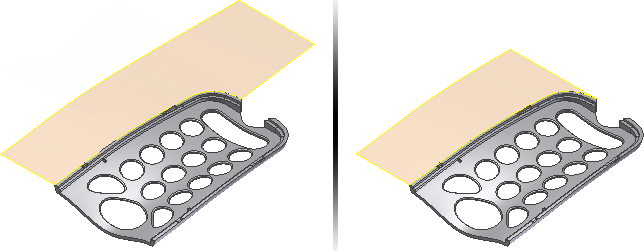

  5. [適用]をクリックして、ランオフ サーフェスを作成します。次の図では、左側に接線サーフェスが、右側にルール サーフェスが表示されています。

延長ランオフ サーフェスを編集する

  1. Mold Design ブラウザの[ランオフ サーフェス]で、[延長ランオフ サーフェス]ノードを右クリックし、[フィーチャ編集]をクリックします。
  2. [ランオフ サーフェスを延長]ダイアログ ボックスで、パラメータを変更します。
  3. 必要に応じて、パーツ上で新しい面とエッジを選択します。
  4. [OK]をクリックします。

延長ランオフ サーフェスを削除する
