フリーフォーム面を分割、ブリッジしたり、フリーフォーム面の厚さを設定するには

重要: フリーフォーム環境で作業している場合、[フリーフォーム]パネルはリボン タブに変わります。

フリーフォーム面を分割する

[分割]を使用すると、既存の面を 2 つ以上の面に分割できます。これにより、フリーフォーム ボディをさらに厳密にコントロールしたり、フリーフォーム ボディの精細度が向上します。

  1. [フリーフォーム]タブ [修正]パネル [分割] の順にクリックします。

  2. [面]セレクタを使用して、グラフィックス ウィンドウで面を選択します。

    ヒント: 面を追加するには、[Ctrl]を押しながらクリックします。面を除去するには、[Shift]を押しながらクリックします。

  3. [分割]ダイアログ ボックスで、幅と高さに対応する面の数を指定します。

  4. 挿入モードを指定します。

    • [簡易]:指定した数の面のみを追加します。全体の形状が変更されることがあります。
    • [完全]:現在の形状が保持されるよう、隣接する領域に面を追加します。

  5. [OK]をクリックします。

フリーフォーム面をブリッジする

[ブリッジ]コマンドを使用すると、フリーフォーム モデル内でボディ同士を接続したり、穴を作成することができます。[ブリッジ]を使用してフリーフォーム ボディを編集すると、ブリッジする面やエッジを指定することにより、滑らかな接続を作成することができます。

次の図では、面を選択して、2 つのボディ間のギャップをブリッジしています。

次の例では、エッジを選択して、2 つのボディ間のギャップをブリッジしています。

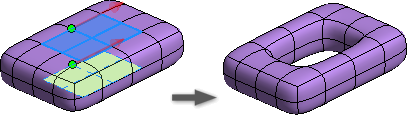

最後の例では、同じボディの反対側にある面を選択して、開口部を作成しています。

  1. [フリーフォーム]タブ [修正]パネル [ブリッジ] の順にクリックします。
  2. [側面 1]セレクタを使用して、ブリッジの開始面または開始エッジを選択します。
  3. [側面 2]セレクタを使用して、ブリッジの終了面または終了エッジを選択します。
ヒント: Inventor では、選択内容に基づいて、ユーザによる操作がなくても、セレクタが切り替えられます。
  1. (任意)[反転]をクリックし、ループを中心に方向を反転します。代わりに、矢印付近のエッジを選択して方向を反転することもできます。
  2. 側面 1 と側面 2 の間に作成する面の数を指定します。
  3. 側面 1 と側面 2 の間にあるねじりの数(ブリッジの全回転数)を指定します。
  4. [OK]をクリックします。

フリーフォーム面のブリッジ作成に関するヒント

フリーフォーム面の厚さを設定する

[厚み]コマンドでは、次の処理が行われます。

  1. [フリーフォーム]タブ [修正]パネル [厚み] の順にクリックします。

  2. [ボディ]セレクタを使用して、グラフィックス ウィンドウでボディを選択します。単一のボディが自動的に選択されます。

  3. 選択したボディがソリッドの場合、次のオプションは使用できません。選択したボディがサーフェスの場合は、[タイプ]と[方向]を設定します。

    • 鋭角エッジがあるソリッド ボディにサーフェスを変換するには、[シャープ]を選択します。境界エッジの折り目は保持されます。
    • 丸いエッジがあるソリッド ボディにサーフェスを変換するには、[ソフト]を選択します。境界エッジの折り目は解除されます。
    • オフセット サーフェスを作成する場合は、[エッジなし]を選択します。

  4. [厚さ]の値を指定して、次の設定を行います。

    • ソリッド ボディのシェルの壁の厚さを設定する。
    • ソリッドに変換されたサーフェスの厚さを設定する。
    • [エッジなし]オプションを指定した場合のオフセット サーフェスの距離を設定する。
    • 必要に応じて、[方向反転]を選択します。

  5. [方向]を指定します。

    • 選択した方向に対して垂直に厚みを付けるには、[法線]を選択します。

    • 厚みの方向を指定するには、[軸]オプションを選択し、ブラウザまたはグラフィックス ウィンドウで軸を選択します。

      選択可能な軸を次に示します。

      • 作業軸
      • 直線状の BREP エッジ
      • 平面の BREP 面
      • 作業平面
      • 直線状の 2D または 3D スケッチ曲線

  6. [OK]をクリックします。
