アセンブリの機能強化

アセンブリ環境に影響のある、Inventor に加えられた機能強化について確認してください。

ジョイントの機能強化

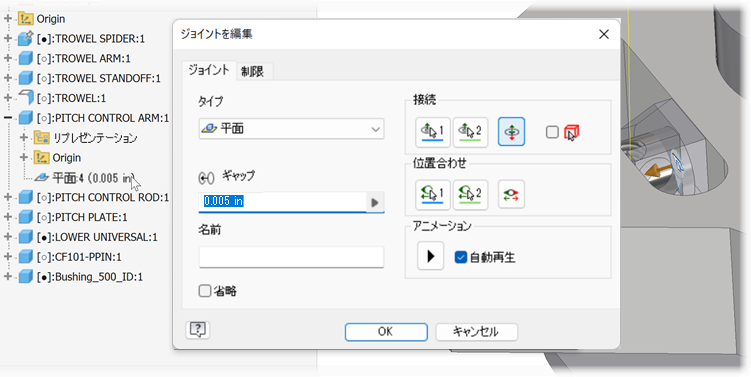

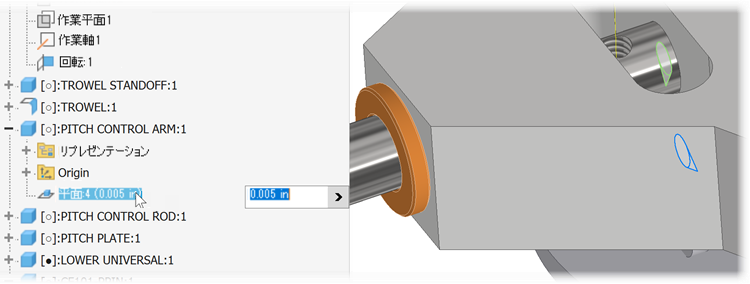

ジョイントの値を修正するには、モデルブラウザでジョイントをシングルクリックして値を編集します。ジョイントを編集するには、モデルブラウザでジョイントをダブルクリックしてダイアログを表示するか、グラフィックス領域でジョイント記号をダブルクリックしてジョイントを編集します。

シングルクリック

ダブルクリック

ダブルクリック<so>だぶるくりっく

詳細については、「ジョイント関係を定義および管理するには」を参照してください。

メイト拘束の機能強化

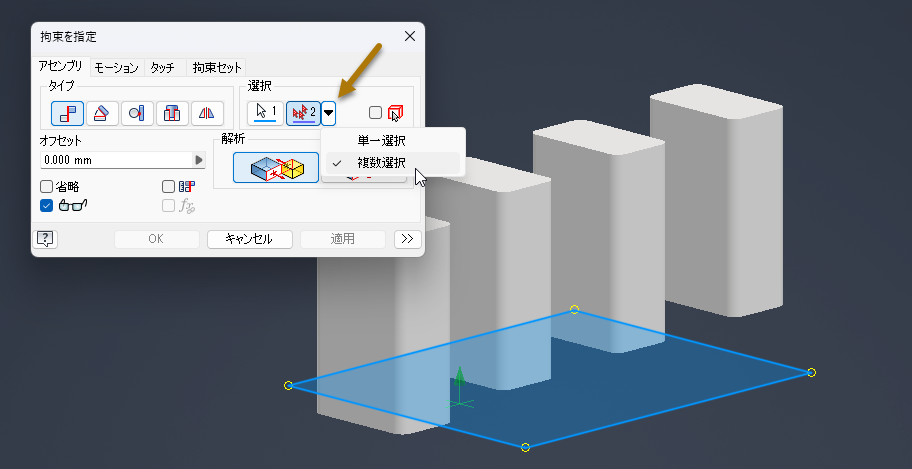

メイト拘束の複数選択

最初に選択したメイト拘束に対して複数の拘束条件を選択できるようになりました。拘束を配置する際に、[選択]領域の新しい [複数選択] フライアウトオプションを使用します。編集時には複数選択は使用できません。

複数選択を行うと、 [選択] タイトルの横に選択されたインスタンスの数がカウンタとして表示されます。番号は、選択中にのみ表示されます。

また、新しいチェックボックスを使用して、パラメータをリンクすることもできます。チェックボックスは、複数選択を行った後に有効になります。

詳細については、「アセンブリにメイト拘束またはフラッシュ拘束を配置するには」および「 [拘束を指定]のリファレンス - [アセンブリ]タブ」を参照してください。

アセンブリでの iMate 拘束結果のダブルクリック編集

アセンブリ内の iMate 拘束結果を編集するには、モデルブラウザで iMate 拘束をダブルクリックして、拘束を編集するためのダイアログボックスを表示します。

Inventor Ideas の投稿

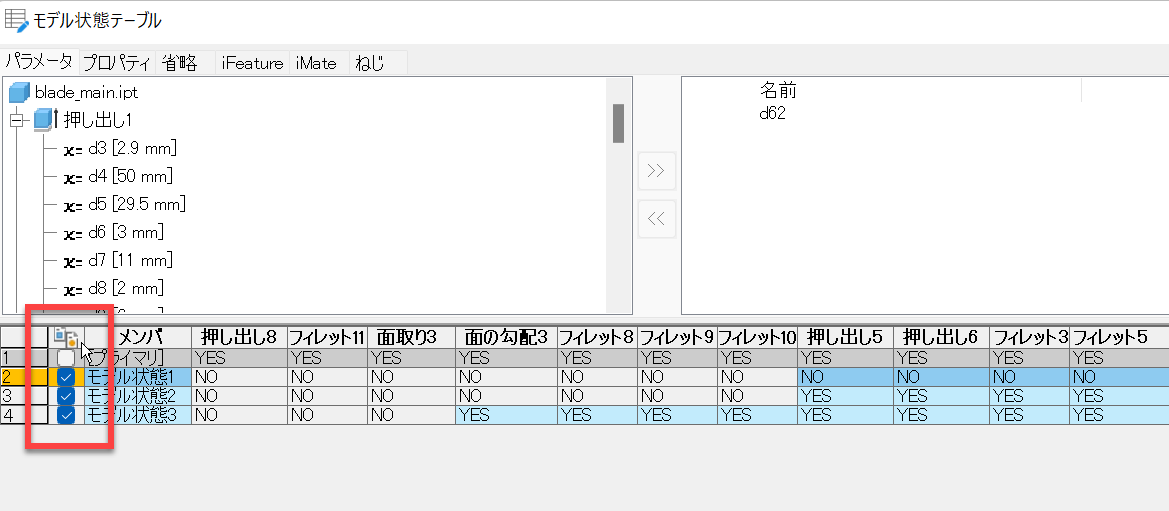

差異をハイライト表示してテーブル行の値を比較

iComponent またはモデル状態のテーブルを編集する際に、行を選択するためのチェックボックスが付いた新しい [比較] 列が追加されました。既定では、すべての行のチェックがオフになっています。比較対象に追加するには行のチェックをオンにし、削除するにはオフにします。

2 つ以上の行を比較する場合、最初に選択された行が基準として使用され、他の行との比較に用いられます。基準行が削除されると、次に選択された行が新たな基準行となります。[すべての行]トグルがオンの場合でも、最初の行が基準として使用されます。比較の基準行を変更するには、コンテキストメニューから [既定の行に設定] を選択します。

比較された行やセルを区別するために色分けが使用されます。

オレンジ: 基準行を示します。
青: セルの差異を示します。
グレー: 比較対象外の行を示します。

詳細については、「パーツまたは iPart をオーサリングするには」を参照してください。

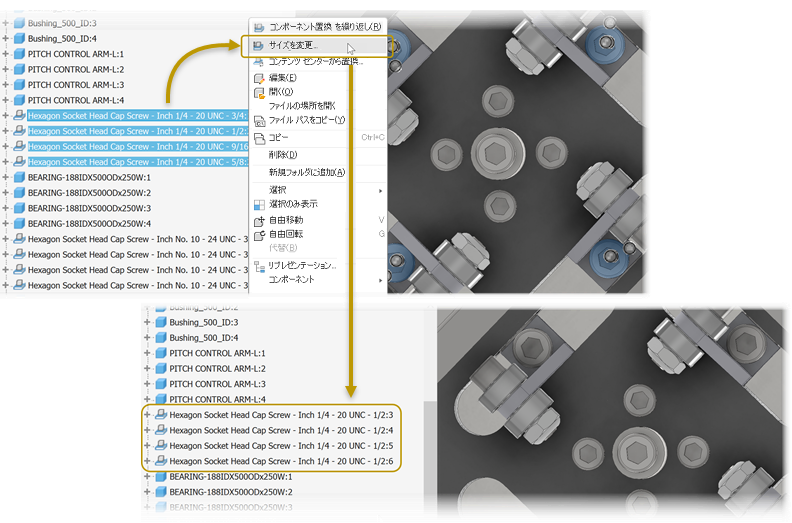

コンテンツセンターコンポーネントのサイズ変更

同じファミリのコンテンツセンターコンポーネントを複数選択し、選択したすべてのコンポーネントを 1 つのサイズに変更できるようになりました。[サイズを変更] は、サイズに関係なく、選択したすべてのコンポーネントのファミリが同じである場合に有効になります。コンポーネントダイアログには、最初に選択したコンポーネントのパラメータが表示されます。
