図面の機能強化
このリリースでの図面の機能強化を次に示します。

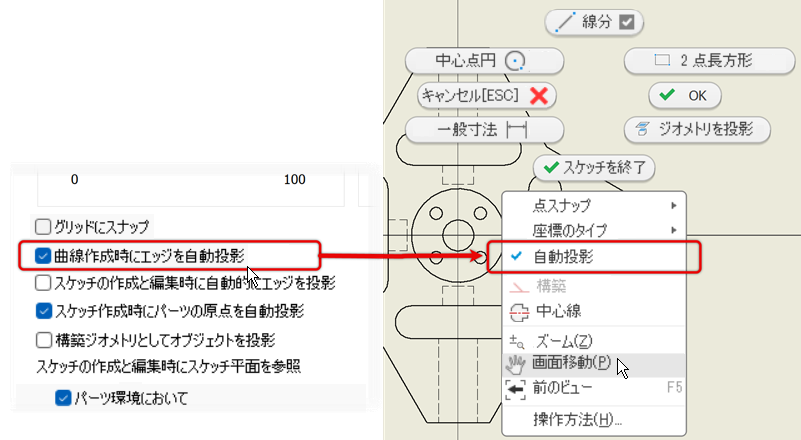

図面スケッチの自動投影
図面スケッチに自動投影が使用できるようになりました。このオプションは、線、円などのコマンドの右クリック メニューからオンまたはオフにすることができます。自動投影の既定の設定は、[アプリケーション オプション] > [スケッチ]タブ > [曲線作成時にエッジを自動投影] 設定によって管理されます。
図面スケッチの詳細については、「図面内のスケッチを使用するには」を参照してください。

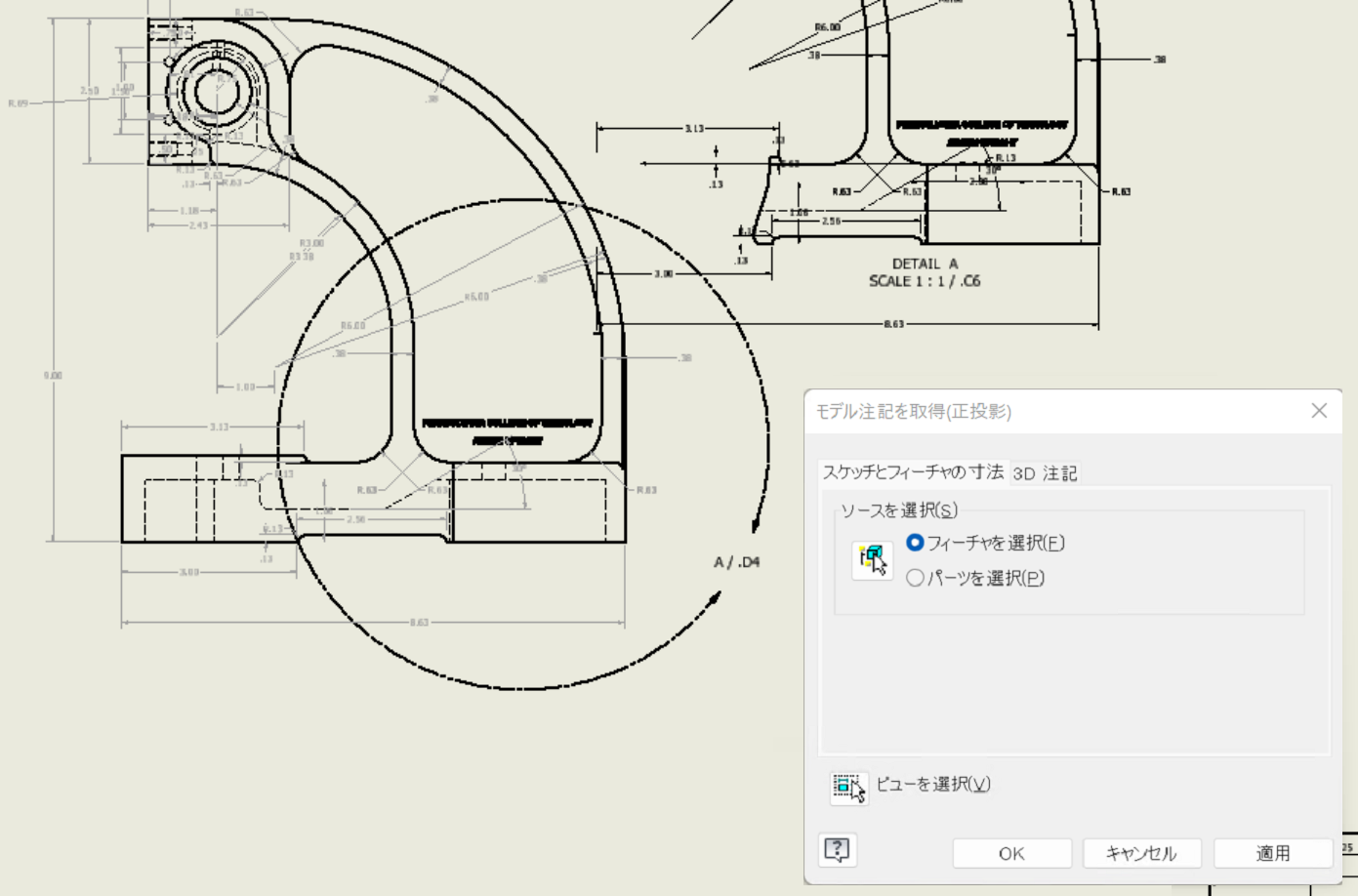

モデル注記の復元
ビューがビュー ファミリの一部である場合、モデル注記(モデルおよび 3DA)は複数回取得されることがあります。ただし、複数のビューを含むベース ビューを作成する場合や、アプリケーション オプションでビューの配置の復元が有効になっている場合には適用されません。
連続ビューのラベル付け
これまで、ビューを配置してから削除しても、詳細の番号付けは途切れることなく続いていました。しかし現在は、最後の断面図、詳細図、補助投影ビュー(複数の場合も含む)を削除した場合、新たに配置するビューのラベル(A、B など)は、図面内の最後のビュー ラベルから続くように調整されます。
