スケッチの機能強化
スケッチ環境に対する最新の機能強化を確認してください。

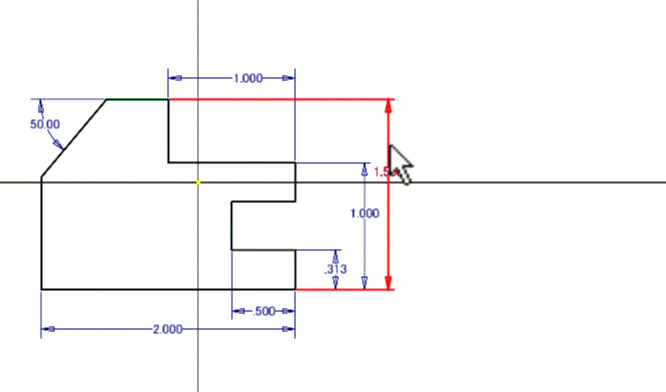

寸法の方向の反転
スケッチ寸法の右クリック メニューの [方向反転] を使用してスケッチ ジオメトリ方向を変更できるようになりました。1 つまたは複数の寸法を選択して反転できます。方向を反転するには、スケッチを編集している必要があります。
詳細については、「スケッチ寸法を使用するには」を参照してください。

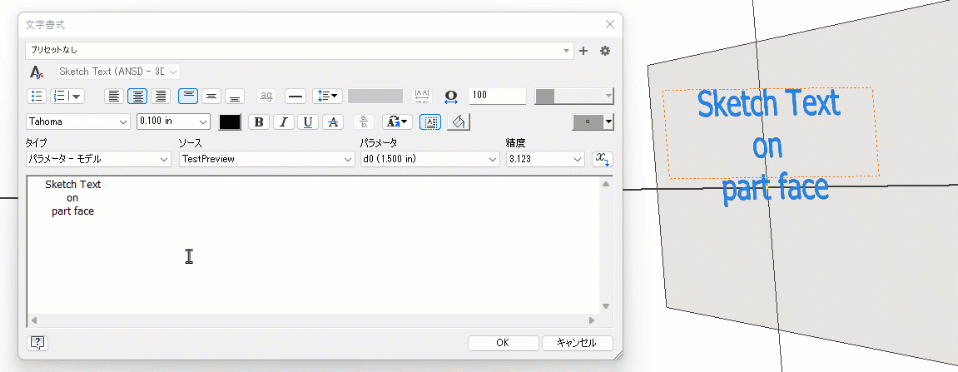

スケッチ文字のプレビュー
すべての平面 2D スケッチ文字のプレビューが改善されました。スケッチ文字を作成または編集すると、文字がプレビューされ、変更内容が更新されます。
スケッチ参照の置換

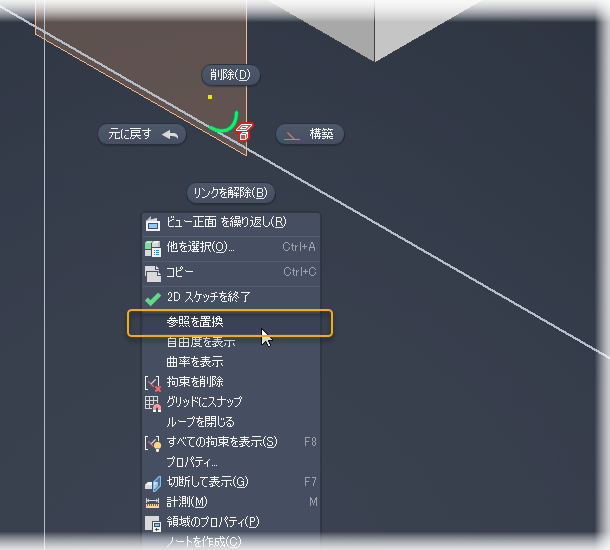

これまでは、参照(投影されたジオメトリ)が失われた場合、ジオメトリに拘束を適用するにはその参照を削除し、新たに選択し直す必要がありました。今回の Inventor のリリースでは、投影されたスケッチ ジオメトリの参照を置き換えるためのサポートが追加されました。2D スケッチ内の単一の投影ジオメトリに対しては、右クリック メニューから新しい [参照を置換] オプションを使用します。
ジオメトリの修復は、同じタイプのジオメトリに対してのみ可能です(線は線、円は円)。ループは対象外であり、アセンブリ内の他パーツからの参照ジオメトリもサポートされていないことに注意してください。
