モデル状態の機能強化
このリリースでは、Inventor のモデル状態に、新しいブラウザ メニューを含む多くの機能強化が加えられました。
強化されたモデル状態のワークフローには、次の機能が含まれています。
- 選択した複数のモデル状態を編集する
- 共有された部品表の関係を共有または解除する
- テーブル エディタで編集する
その他の機能強化は次のとおりです。
- アクティブなモデル状態、編集範囲、キャプチャされた要素の堅牢性と明瞭性の向上
- 数量ゼロの部品表項目
- モデル状態を示す青い点と編集用鉛筆アイコンのブラウザ ツールチップとアイコンの改善
- 任意のモデル状態の委任/委任解除
- ファイルからパラメータをリンクする際のモデル状態選択
- モデル状態ラベル
強化および簡略化されたブラウザ
モデル状態とデザイン ビューは、ブラウザ内の [リプレゼンテーション] フォルダにグループ化され、このフォルダがブラウザ内の最初の項目となり、既定で展開されるようになりました。自動展開を無効にするには、[高度な設定]メニュー > [表示設定]に移動し、[開くときにリプレゼンテーション フォルダを自動展開]をオフにします。
フォルダの構造は、パーツ、アセンブリ、iPart、および iAssembly で異なります。
- アセンブリの場合、[モデル状態]フォルダはブラウザの最初のエントリとして[リプレゼンテーション]フォルダに移動されます。
- iAssembly の場合、[テーブル]フォルダはブラウザの最初のエントリとして[リプレゼンテーション]フォルダに移動されます。
- パーツの場合、ブラウザには最初のエントリとして[リプレゼンテーション]フォルダが作成され、[モデル状態]フォルダと[デザイン ビュー]フォルダがそこに移動されます。
- iPart の場合、ブラウザには最初のエントリとして[リプレゼンテーション]フォルダが作成され、[テーブル]フォルダと[デザイン ビュー]フォルダがそこに移動されます。
統合された[モデル状態を作成]メニュー
既存のすべてのモデル状態の作成操作が、 [新しいモデル状態] オプションを右クリックして表示されるコンテキスト メニューにグループ化されるようになりました。使用可能なオプションはパーツとアセンブリで異なり、アセンブリには新しいオプションである [プライマリ]の子としての新規モデル状態] が追加されました。
コンテキスト メニューでは、次のオプションが使用できます。
- 新しいモデル状態
- [プライマリ]を複製
- [プライマリ]の子としての新規モデル状態(アセンブリのみ)
- 新しい簡略化パーツ
- 新しい派生アセンブリ
- 既存のパーツと置き換え
モデル状態テーブル エディタ
モデル状態を編集するにあたり、Microsoft Excel は不要になりました。現在、モデル状態を編集するには、次の操作を実行できます。
- ブラウザでモデル状態を選択し、右クリックして [テーブルを編集] を選択します。モデル状態テーブルで、必要に応じて値を変更します。
- ブラウザで、青い点のインジケータをダブルクリックします。
任意のモデル状態を委任/委任解除する
モデル状態のサブセットを修正できるようになりました。アクティブなモデル状態は、Windows エクスプローラの iProperty エディタに表示されます。

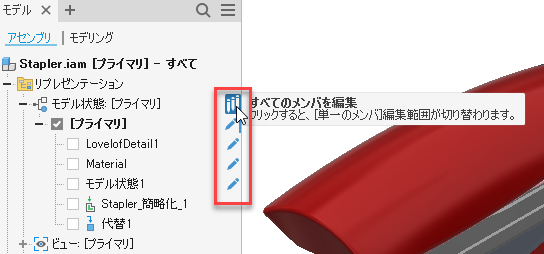

ブラウザの青い点にベクトル アイコンを追加し、モデル状態に編集用の鉛筆アイコンを追加する
ブラウザの青い点のインジケータ
[モデル状態]または[iPart/iAssembly]テーブルで追跡されているインスタンス ブラウザ ノードのハンバーガー メニューに、新しい [青ドット インジケータを非表示] が追加されました。青い点は、インプレイス編集時でも、ルート アセンブリ インスタンス レベルでのみ表示されます。現在のモデル状態の設定を表示するには、青い点にカーソルを合わせます。
ファイルからパラメータをリンクする際にモデル状態を選択できる機能
[ドキュメントを選択]方法を使用してパラメータをリンクするときに、特定のモデル状態を選択できるようになりました。パラメータ ウィンドウでは、リンクされたパラメータをどのモデル状態から取得するかを指定できます。コンポーネント間のパラメータは、モデル状態からも iPart からもリンクできます。
定義されたモデル状態を持たないファイルを開く際の操作性の向上
以前は、最近開いたファイルのリストに、直近リストの一部として特定のモデル状態が含まれていた場合、そのモデル状態が削除、名前変更、または iComponent に変換されると、ファイルは開かれませんでした。現在では、ファイル名が変更されたり iComponent に変換された場合でも、同じモデル状態でファイルを開くことができます(モデル状態は削除されます)。モデル状態が削除された場合、ファイルを開くときに「プライマリ」モデル状態がアクティブになります。
テンプレート内のモデル状態
- アセンブリで、モデル状態を含むテンプレートから新しいコンポーネントを作成します。これらのモデル状態は、新しいコンポーネントに表示されます。
- モデル状態を含むテンプレートからコンポーネントを降格します。これらのモデル状態は、降格されたアセンブリに表示されます。
- モデル状態を含むテンプレートからパーツを作成します。モデル状態を含むターゲット アセンブリにパーツを配置すると、これらのモデル状態がパーツとターゲット アセンブリの両方に表示されます。
- モデル状態を持つテンプレートからコンポーネントを作成し、同じくモデル状態を持つターゲット アセンブリに挿入します。これらのモデル状態は、コンポーネントとターゲット アセンブリの両方に表示されます。
