Revit 相互運用性の機能強化
相互運用性の改善点について説明します。
BIM コンテンツ環境
BIM コンテンツ環境が再構築され、新しいコマンドが追加されました。

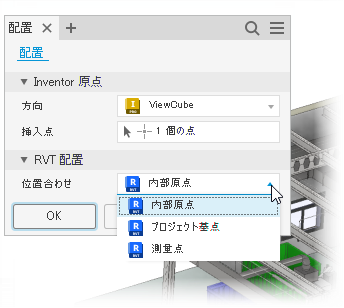

[UCS] および [配置] コマンドを含む[座標系]パネルが追加されました。 [配置] では、エクスポートされた RVT ファイルで選択した Revit の位置に一致する、Inventor モデルの方向と挿入点を選択します。この新しいコマンドは、Revit バージョン 2023 以降に対応しています。
注: Revit Interoperability が以前のバージョンの Inventor でインストールされている場合は、2026 バージョンに更新する必要がある場合があります。

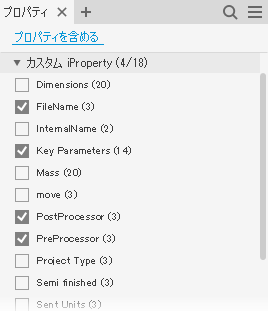

RVT エクスポート専用のリボン パネルが追加され、新しいコマンド [プロパティを含める] と [簡略化 & エクスポート] が追加されました。 [プロパティを含める] : エクスポートに含めることができるプロパティが表示され、共有するコンテンツをより詳細に制御できます。ドキュメントに含めた[カスタム iProperty]、[インスタンス プロパティ]、[標準 iProperty]、[ファクトリ プロパティ]から選択します。後でプロパティを追加する必要がある場合は、Revit エクスポート ノードの右クリック メニューから [プロパティを編集] を使用し、 [更新] をクリックして変更を確定します。
注: [プロパティを含める]は、Revit バージョン 2025 以降で使用できます。
詳細については、「Revit エクスポートにプロパティを含めるには」を参照してください。

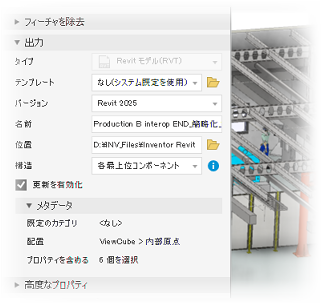

[簡略化 & エクスポート] は RVT エクスポートに使用され、エクスポートで使用するための既定のパラメータが設定されます。
詳細については、「アセンブリから簡略化パーツを作成する」を参照してください。
RFA エクスポート専用のリボン パネルが追加され、 [プロパティを作成] (以前の[ビルディング コンポーネントを作成])、 [代替を簡略化] 、および [ビルディング コンポーネントをエクスポート] が追加されました。
ワークフロー簡略化のためのアクセス ポイントの変更
[簡略化]タスクのアクセス ポイントが更新され、BIM コンテンツの変更に合わせて調整できるようになりました。
標準の Inventor アセンブリの場合、アクセス ポイントは次のとおりです。
建築プロジェクトの場合、アクセス ポイントは次のとおりです。
- [ファイル]メニュー
[エクスポート] [RVT をエクスポート] : 出力ファイル タイプは .rvt のみに制限されています。 - [環境]タブ [BIM コンテンツ] [RVT]パネル [簡略化 & エクスポート] : 出力ファイルは .rvt のみに制限されます。
- [環境]タブ [BIM コンテンツ] [RFA]パネル [代替を簡略化] : アセンブリの代替を作成します。通常は、[ビルディング コンポーネントをエクスポート]コマンドと組み合わせて使用します。
- [ファイル]メニュー

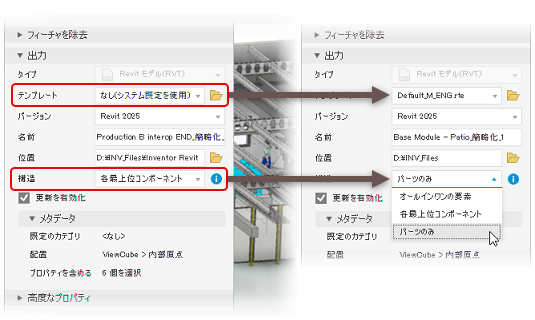

簡略化: RVT エクスポート用の新しいテンプレートと構造オプション
新しい構造オプション [パーツのみ] が RVT エクスポート パネルに追加されました。簡略化されたアセンブリ内のすべての表示可能なパーツは、エクスポートされた RVT ファイル内に同等の Revit 要素が作成されます。エクスポート用のメタデータがパネルに表示されます。
Revit テンプレート(.rte)の選択内容が[RVT エクスポート]パネルに追加されました。Revit テンプレートが指定されている場合、テンプレートのバージョン(2024、2025 など)によって、エクスポートの出力バージョンが決定します。Revit または Revit Interoperability からインストールしたテンプレートを使用することも、独自のカスタム テンプレートを使用することもできます。
注: 詳細については、「[アセンブリを簡略化]の機能強化」を参照してください。
iProperty を含めることができる場所に Revit カテゴリを含める
部品表、スケッチ、3DA、パーツ一覧、引出線注記、iLogic など、他の iProperty を使用する任意の場所に Revit カテゴリを含めることができます。

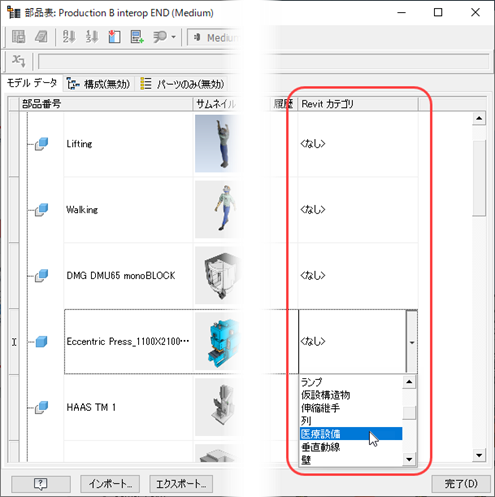

たとえば、部品表で部品表エディタの列選択機能を使用して、Revit カテゴリをテーブルに追加します。項目行の[Revit カテゴリ]列でカテゴリの入力を開始すると、Revit カテゴリのリストが表示されます。該当するものを選択します。同じカテゴリを複数の項目に割り当てる場合は、1 つのプロパティをコピーして複数のセルを選択し、貼り付けます。選択したすべてのセルがプロパティを使用するように更新されます。
詳細については、「部品表を使用するには」および「部品表列をカスタマイズするには」を参照してください。
