ビュー注記とビュー ラベルのプロパティ
Inventor のこのリリースでは、新しいビュー ラベル プロパティが追加され、いくつかのビューの既定のビュー ラベルと既定のビュー注記が変更されました。
強化された機能は、次のとおりです。
次の[既定のビュー ラベル]と[既定のビュー注記]の機能が変更されました。
- 補助投影ビュー
- 断面ビュー
- 詳細ビュー
ビュー ラベル プロパティの既存のリストが拡張されました。次の項目が追加されました。
- 親シート ゾーン: 親ビューのシート ゾーン
- ビュー シート名: 該当するビュー シートの名前
- ビュー シート インデックス: 該当するビュー シートのインデックス
- ビュー シート ゾーン: 該当するビュー シートのゾーン

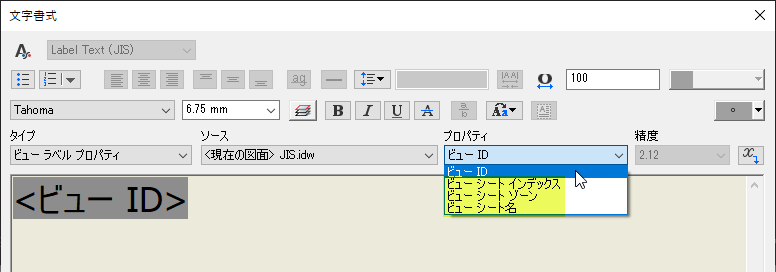

これらの注記は、親ビューの [文字書式] ダイアログで有効になりました。
標準スタイルでビューの基本設定を更新する
スタイル エディタの [ビューの基本設定] タブが、補助ビュー、詳細ビュー、断面図用に再設計されました。次の変更が行われました。
[既定のビュー ラベル]と[既定のビュー注記]が変更されました
GOST を除くすべての規格で、[ビュー ラベル]と[ビュー注記]の既定値が更新されました
ビュー ラベルの既定(既定 ANSI)
ビュー注記の既定(既定 ANSI)
親ビューと子ビューが同じシート上に存在する場合、シート名とインデックスの値は表示されません。
詳細は、「[遷移記号を追加する]」および「[スタイルおよび規格エディタ] - [遷移記号スタイル]のリファレンス」を参照してください。
