フォーム エディタのリファレンス

カスタム ユーザ インタフェース フォームを作成または編集します。

アクセス:

リボン: [管理]タブ [iLogic]パネルのドロップダウン矢印 [フォームを追加]

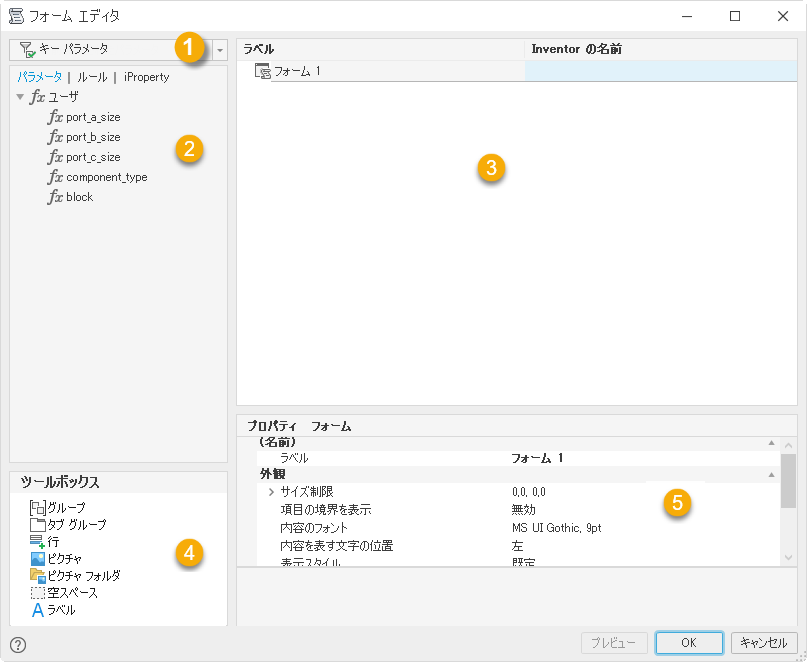

1. フィルタ

   [パラメータ]タブのリストを次の項目でフィルタします。

   • [すべて]:
   • [キー]
   • [名前変更]

2. タブ

   タブの項目をフォーム デザイン ツリーにドラッグ アンド ドロップして、ユーザ インタフェース設計にコントロールを追加します。既存のパラメータおよびルールのみがタブに表示されます。

3. フォーム デザイン ツリー

   フォーム デザイン ツリー領域のユーザ インタフェースを設計します。

   • パラメータ、ルール、iProperty、およびツールボックスの項目をフォーム デザイン ツリーにドラッグ アンド ドロップして、ユーザ インタフェースを設計および編成します。
   • ツリーの項目をドラッグ アンド ドロップし、コントロールを編成します。
   • ラベル内をクリックし、テキストを編集します。
   • 項目をハイライトし、プロパティ領域のプロパティを定義します。

4. ツールボックス

   タブの項目をフォーム デザイン ツリーにドラッグ アンド ドロップして、ユーザ インタフェース設計にコントロールを追加します。既存のパラメータおよびルールのみがタブに表示されます。

   項目をフォーム デザイン ツリーにドラッグ アンド ドロップします。

   	グループ	ユーザ インタフェースの項目をグループ化します。グループは、枠で囲まれ、折りたたみ可能です。
   	タブ グループ	ユーザ インタフェースにタブを作成します。
   	行	コントロールを上下に並べて編成できる行を作成します。コントロールは、既定では左右に並べて編成されます。
   	ピクチャ	ユーザ インタフェースにピクチャを追加します。ピクチャの用途は情報の提供のみです。フォーム デザイン ツリーのピクチャ項目を選択し、プロパティのイメージ ファイルを定義します。
   	ピクチャ フォルダ	代替ピクチャのフォルダを追加します。
   	空の領域	ユーザ インタフェース フォームに空白スペースを追加します。
   	ラベル	ユーザ インタフェース フォームにテキスト ラベルを追加します。
   	スプリッタ	ユーザ インタフェースにサイズ変更可能な分割バーを追加します。

5. [プロパティ]

   タブの項目をフォーム デザイン ツリーにドラッグ アンド ドロップして、ユーザ インタフェース設計にコントロールを追加します。既存のパラメータおよびルールのみがタブに表示されます。

   フォーム デザイン ツリーのハイライトした項目のプロパティを定義します。プロパティは、選択した項目によって異なります。

   コントロールのサイズ変更を許可	[真]に設定すると、フォームのサイズ変更コントロールの右クリック オプションを有効にします。このオプションにより、コントロールおよびグループのサイズを変更できます。
   コントロール タイプを編集	コントロール タイプを定義し、このパラメータを編集するために使用します。
   有効化パラメータ名	Inventor の真/偽パラメータの名前を定義します。このパラメータを[真]に設定すると、このコントロールが有効になります。
   [フォント]	このコントロールのフォントを定義します。
   内容のフォント	このフォームまたはグループ内のコントロールのフォントを定義します。
   イメージ	このコントロールに表示されるイメージ ファイルを定義します。
   ラベル	フォーム内のこの要素に表示されるテキストを定義します。
   最大幅	このコントロールの最大幅を定義します。数字は、指定したフォントの文字数を示します。
   最小幅	このコントロールの最小幅を定義します。数字は、指定したフォントの文字数を示します。
   Modal	[偽]に設定した場合、モデルを操作し、フォームがアクティブなとき他の関数を使用できます。
   ピクチャ パラメータ名	パラメータ値に基づいて変化するピクチャのコントロールを定義します。ピクチャ コントロールに、イメージを割り当てるのではなく、パラメータを割り当てます。パラメータ値に割り当てられたイメージのあるピクチャを含む、ピクチャ フォルダで使用します。
   定義済みのボタン	フォームの下部に表示するボタンを定義します。定義済み設定の一覧から選択します。
   ReadOnly	[真]に設定した場合、パラメータを、フォームから編集できないように設定します。
   項目の境界を表示	[真]に設定した場合、コントロール周囲のすべての境界を表示します。
   [コンポーネント配置時に表示](Inventor LT では使用できません)	[真]に設定した場合、このモデルをアセンブリ内のコンポーネントとして配置するときにフォームを表示します。この設定は、[コンポーネント配置]および[iLogic コンポーネントを配置]に影響します。このテンプレート ファイルにフォームがある場合、この設定は、[コンポーネントをインプレイス作成]に影響します。
   内容を表す文字の位置	このフォームまたはグループ内のコントロールの文字の位置を定義します。
   [ツールチップ]	マウスをコントロールに重ねたときに表示される、ツールチップのテキストを定義します。
   [表示スタイル]	表示スタイルまたはフォームのスキンを定義します。オプション一覧から選択します。
