[タグ]パネル

［レビュー］タブの［タグ］パネルでは、タグの追加および管理を行うことができます。

タグを使用すると、朱書き、ビューポイント、およびコメントの機能を、使いやすい 1 つのレビュー ツールにまとめることができます。このツールでは、モデルシーン内で識別したいあらゆるオブジェクトにタグを付けることができます。ビューポイントは自動的に作成され、タグにコメントやステータスを追加できます。

たとえば、レビュー セッション中に、サイズや配置が間違っているアイテムをシーン内で見つけたとします。その場合は、そのアイテムにタグを付け、問題点を記述し、レビュー結果を NWF ファイルとして保存し、そのファイルを設計チームに渡すことができます。設計チームは、ファイル内でステータスが「new」のタグを探して、レビューコメントを見つけることができます。図面ファイルに必要な変更を加えたら、再び *.nwf ファイルにロードし、その状況に合わせてタグのステータスを変更できます。レビューの担当者は、その最新バージョンの NWF ファイルをレビューし、すべてのタグが解決されていることを確認して、最終的な承認を与えることができます。

タグを追加する

1. [レビュー]タブ > [タグ]パネル > [タグを追加] の順にクリックします。

2. [シーン ビュー]で、タグを付けるオブジェクトをクリックします。

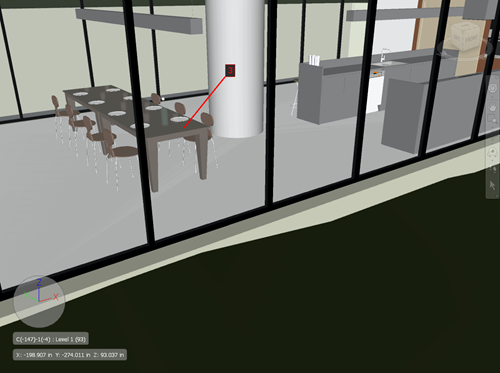

3. タグ ラベルを配置する領域をクリックします。これでタグが追加され、2 つの点が引き出し線で結ばれます。

   現在のビューポイントがまだ保存されていない場合は、自動的に保存されて「Tag View X」という名前が付けられます(「X」はタグ ID です)。



4. [コメントを追加]ダイアログ ボックスで、タグに関連付けるテキストを入力し、[ステータス]ドロップダウン リストからタグのステータス選択して、[OK]をクリックします。

タグを表示する

1. [ビューポイント]タブ > [保存、ロード、再生]パネル > [保存されたビューポイント]ツール ランチャ の順にクリックします。
2. [保存されたビューポイント]ウィンドウで目的のビューポイントをクリックします。付随するタグがある場合は、そのすべてが[シーン ビュー]に表示されます。
