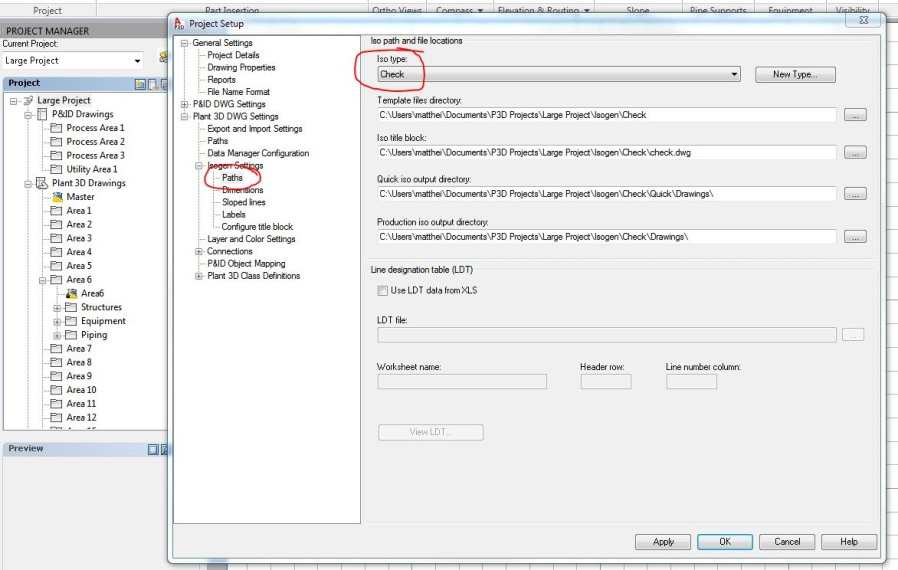

AutoCAD Plant 3D toolsetの[プロジェクト マネージャ]は、ユーザのすべてのアイソメ図面を管理します。[プロジェクト マネージャ]には、作成に必要なすべてのアイソメ図スタイル、およびスタイルのセットアップ用の個別フォルダがあり、それらの図面の場所は、[プロジェクト マネージャ] > [プロパティ]で管理します。

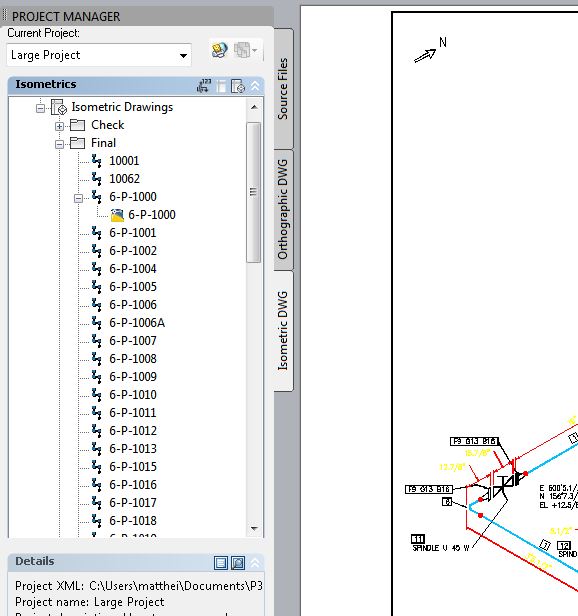

アイソメ図面はライン番号を基準にして作成され、[プロジェクト マネージャ]でアイソメ図スタイルを基準にして並べ替えられます。
アイソメ図面は、図面から直接作成することができ、この場合は図面内の配管コンポーネントのみがアイソメ図に書き出されます。それ以外の場合は、プロジェクト全体に対して作成します。その場合は、ライン全体(おそらく複数のモデルファイルを横切っている)が単一のアイソメ図に書き出されます。アイソメ図面が複数のシートに分割される可能性があることに注意してください。各シートが、別個の図面(dwg)になります。
アイソメ図は 3D モデルから書き出すものなので、ほとんどの CAD 管理者はアイソメ図を編集することは、まったくできません。
これにより、モデルとアイソメ図の不一致を回避することができます。
