ブロック ベースの配管コンポーネントを使用するには

[カタログ]タブを使用して、カスタム ジオメトリを持つコンポーネントを作成および管理します。

ブロック ベースのジオメトリを使用してコンポーネントを作成する

1. [カタログ]タブで[コンポーネントを作成]をクリックします。
2. [新しいコンポーネントを作成]ダイアログ ボックスの[グラフィックス選択]領域で、[カスタム グラフィックス]をクリックします。

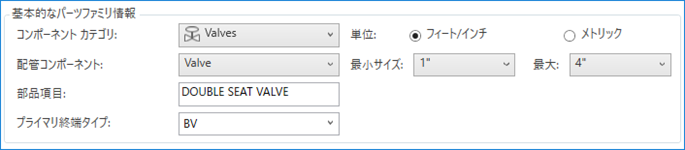

3. [基本パーツ ファミリ情報]で、次の操作を行います。
   • コンポーネント カテゴリを選択します([バルブ]など)。
   • コンポーネントのタイプ([バルブ]など)を選択します。
   • 簡単な説明を入力します(DOUBLE SEAT VALVE など)。
   • 基本の終点のタイプを選択します(BV など)。

     基本の終点のタイプがカタログに含まれない場合は、値を入力することもできます。


4. [グラフィックス選択]で、ポートの数を指定します(4 など)。

   この値は、カスタム コンポーネント ブロックに追加したポートの数と一致していなければなりません。

5. [基本パーツ ファミリ情報]で、サイズ範囲を指定します(1 インチから 4 インチなど)。
6. [作成]をクリックします。

ブロック ベースのコンポーネントにサイズを割り当てる

1. [パーツ サイズ プロパティ]ペインの[サイズ]リストで、サイズを選択します(4 インチなど)。

   または、[サイズを管理]をクリックして、サイズを追加、複製、または削除します。

2. [パーツ サイズ プロパティ]を展開して、次の操作を行います。
   • 部品仕様を入力します(DOUBLE SEAT VALVE など)。
   • [ブロック名]ボックスの右側にある省略記号[...]ボタンをクリックします。
3. [開く]ダイアログ ボックスで図面を開き、PLANTPARTCONVERT を使用して指定されたポートを持つブロックをクリックします。
4. [モデルを選択]をクリックします。
5. [パーツ サイズ接続ポート プロパティ]を展開し、[一致配管 OD]ボックスに値を入力します(4.5 など)。
注: 各ポートに個別にプロパティ値を割り当てることができます。すべての接続ポート プロパティが同じ場合は、[すべてのポート]をクリックして一度に値を割り当てます。

コンポーネントを同じカタログの中で複製する

1. [カタログ]タブで、[カタログ ブラウザ]を展開します。
2. [カタログ ブラウザ]で、コンポーネントを右クリックします。[コンポーネントを複製]をクリックします。
3. [重複したパーツ ファミリ]ダイアログ ボックスに、一意のパーツ ファミリ名を入力します。
4. [作成]をクリックします。

コンポーネントを別のカタログにコピーする

1. [カタログ]タブで、[カタログ ブラウザ]を展開します。
2. カタログ ブラウザで、コピーするコンポーネントを 1 つまたは複数選択します。
3. [編集]メニュー[コピー]をクリックします。
4. [カタログ]リストから別のカタログをクリックします。
5. [編集]メニュー[貼り付け]をクリックします。

コンポーネントをカタログから削除する

1. [カタログ]タブで、[カタログ ブラウザ]を展開します。
2. [カタログ ブラウザ]で、開いているカタログからパーツを右クリックします。
3. [カタログから削除]をクリックします。

重要: 既定のカタログからパーツを削除することはお勧めしません。カタログのコピーを作成し、修正するのが最も適切な方法です。
