配筋図面に曲げ形状詳細を配置する

配筋図面に鉄筋の曲げ形状を 1 つまたは複数配置する方法について説明します。

曲げ形状詳細を配置するには

  1. [注釈]タブ [記号]パネルで、 (曲げ形状)をクリックします。
  2. [修正 | 曲げ形状を配置]タブ [タイプ]パネルで、 (詳細)を選択します。
  3. 鉄筋セットを 1 つ選択します。
  4. [プロパティ]パレットで[タグの位置]を選択するか、スペース キーを押してオプションを切り替えます。
  5. クリックして曲げ形状を配置します。

または

  1. 鉄筋セットを 1 つ選択し、[修正 | 構造鉄筋]コンテキスト リボン [記号]パネルで、 (曲げ形状)をクリックします。
  2. [タイプ]パネルで、[詳細]が選択されていることを確認します。
  3. クリックして曲げ形状を配置します。

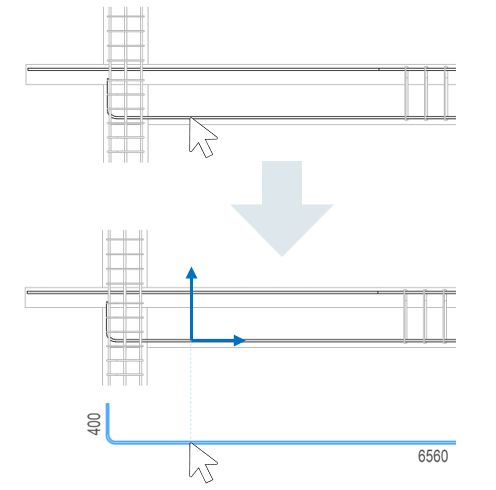

注: 必要に応じて、[修正 | 曲げの詳細を配置]コンテキスト リボン [モード]パネルの [鉄筋に位置合わせ]オプションを切り替えて、選択した鉄筋に対して垂直方向または水平方向に曲げの詳細を位置合わせすることができます。鉄筋を選択するときにクリックした点が、曲げの詳細を位置合わせするための参照として使用されます。


複数の曲げ形状詳細を配置するには

  1. 2 つ以上の鉄筋セットを選択します。
  2. [修正 | 構造鉄筋]コンテキスト リボン [記号]パネルで、 [曲げの詳細]をクリックします。

    または

    [注釈]タブ [記号]パネルで、 (曲げの詳細)をクリックし、[複数の選択]オプションを切り替えて、2 つ以上の鉄筋セットを選択します。

    注: 鉄筋をクリックすると選択に追加され、もう一度クリックすると削除されます。[Ctrl]を押しながら窓選択または交差窓選択を使用すると、既存の選択に複数の鉄筋が追加され、[Shift]を押しながら使用すると複数の鉄筋が削除されます。
  3. クリックして曲げの詳細を配置します。

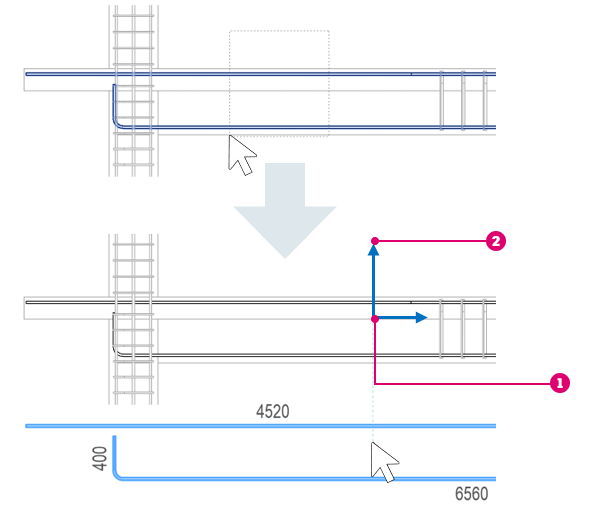

曲げの詳細は、選択した鉄筋と同じ相対位置に配置されます。配置した後で、必要に応じて、曲げの詳細を選択して移動または微調整できます。選択したすべての鉄筋を含む境界ボックスの中心点が、位置合わせするための点として使用されます。

ヒント: 要素内の一部の鉄筋を選択して曲げの詳細を配置した後に残りの鉄筋を選択すると、残りの曲げの詳細が配置されます。たとえば、コンクリート梁の上下の鉄筋にこの方法を使用します。


選択したすべての鉄筋の境界ボックスの中心点。

X および Y 方向に位置合わせする。

ビューに平行

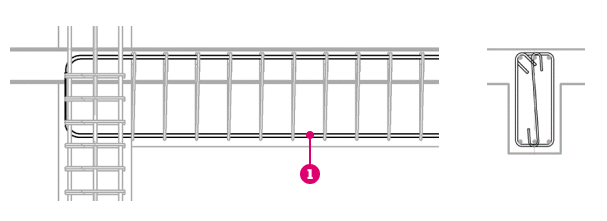

このオプションを使用して、配置中にビューに平行でない鉄筋を除外します。この方法により、ビュー平面に平行な鉄筋の面を持つ鉄筋のみを選択できます。



ビューに平行な鉄筋。

曲げ形状の向き

鉄筋の面がビュー平面に平行な場合は、曲げの詳細がホストの鉄筋と同じ向きになります。

鉄筋(ビューに平行) 曲げの詳細: 角度 0° 曲げの詳細: 角度 30°

回転コマンドを使用して曲げの詳細を回転したり、プロパティ パレットで[角度]パラメータを変更できます。

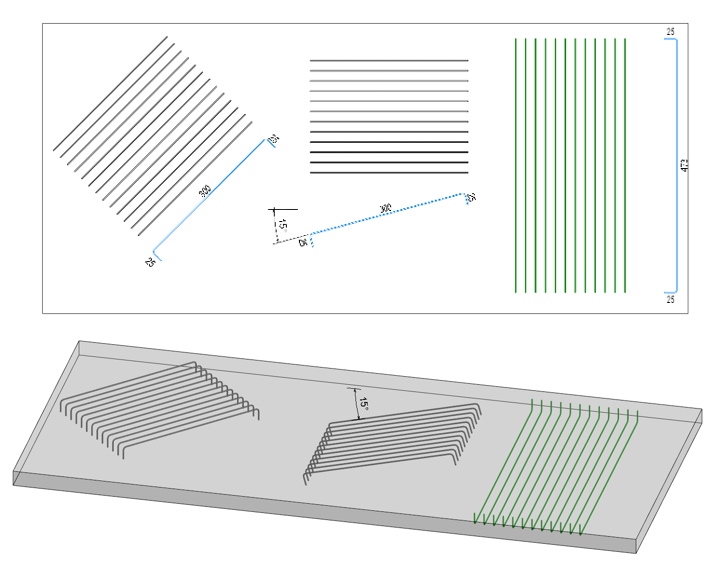

鉄筋の面がビューに垂直な場合(たとえば、配筋平面図のスラブ配筋の場合)は、曲げの詳細はセットが切断されたような向きになり、上に回転した(つまり、ビューの下部から見た)断面や、左に回転した(つまり、右から見た)断面となります。

また曲げ形状では、その鉄筋の面内での鉄筋の回転も考慮されます。

曲げ形状詳細のタグの位置合わせ

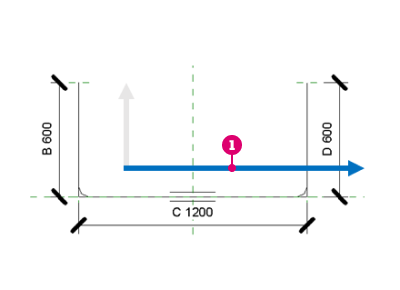

タグは曲げ形状詳細に埋め込まれ、鉄筋形状ファミリの水平方向に、またはビューに従って位置合わせすることができます。

位置合わせは、[タグの位置合わせ]パラメータでコントロールします。

プロジェクト内の鉄筋 鉄筋形状ファミリ タグの位置合わせ - 鉄筋形状ファミリ、タグの位置 - 上面 タグの位置合わせ - ビュー、タグの位置 - 上面

- 水平方向

親トピック: 配筋図面での鉄筋の曲げの詳細
