既存のビューに参照吹き出しを挿入するか、新しい製図ビューを作成します。
ビデオ: モデルのビューを作成する- 製図ビューに吹き出しを追加するビューを開きます。
- [表示]タブ
[作成]パネル
(吹き出し)をクリックします。
- [参照]パネルで、[他の参照ビュー]を選択します。
- ドロップ ダウンリストから参照ビューの名前を選択します。(ビュー名のリストが長い場合は、[検索]フィールドにキーワードを入力すると、参照ビュー名を容易に見つけることができます)。
参照する既存のビューがない場合は、[新しい製図ビューを作成]を選択して新しい製図ビューを作成します。作成すると、参照吹き出しはこの新しい製図ビューを示すようになります。

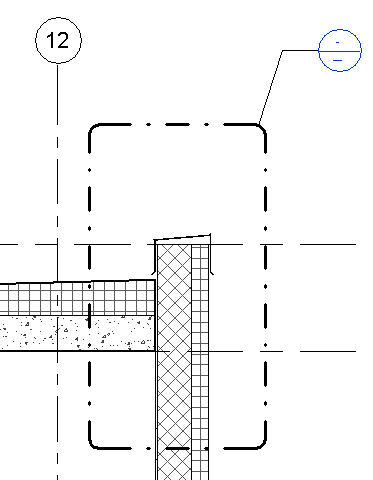

注: [他の参照ビュー]リストにシートのビューが含まれている場合は、詳細番号およびシート番号がビュー名の横に表示されます。 - 吹き出し領域を設定するには、カーソルを左上から右下にドラッグすると、これに追従して破線により表示される左上隅と現在のカーソル位置で囲まれる矩形の吹き出し領域線が作成されます。
- 吹き出しビューを表示するには、吹き出し記号をダブルクリックします。
吹き出しビューが作図領域に表示されます。
参照吹き出しの製図ビューを新規に作成した場合、[ビュー(すべて)]
[製図ビュー]を選択すると、その新しいビューが[プロジェクト ブラウザ]に表示されます。必要に応じて製図ビューを作成します。
注: 吹き出しで参照されるビューを変更するには吹き出し領域線を選択し、オプションバーのドロップダウン リストから参照ビューの名前を選択します。
参照ビューに関するヒント
- ビュー タグで参照されるビューを変更するには、参照ビュー タグを選択し、[参照]パネルのドロップダウン リストから参照ビューの名前を選択します。
- 参照ビューと参照されるビューの間にパラメトリック上の関係はありません。たとえば、参照断面のクリップ面のサイズを変更しても、参照されるビューのトリミング領域には影響を与えません。
- 参照ビュー タグをダブルクリックすると、参照されるビューが開きます。
- 参照ビュー タグにはラベルが含まれます。ラベルのテキストを変更するには、プロパティ パレットで[参照ラベル]パラメータを編集します。ビューのタイプ パラメータである[既定の参照ラベル]パラメータは、参照ビューを配置する際に既定のラベルを設定します。
- 製図ビューに配置されるすべてのビュー参照は、参照ビューである必要があります。新しいビューは作成されません。[他の参照ビュー]オプションは、いつでも選択できるよう、オフにすることはできません。
