鉄筋の端部ハンドルを使用して、クランクされた鉄筋の拘束を管理する方法について説明します。

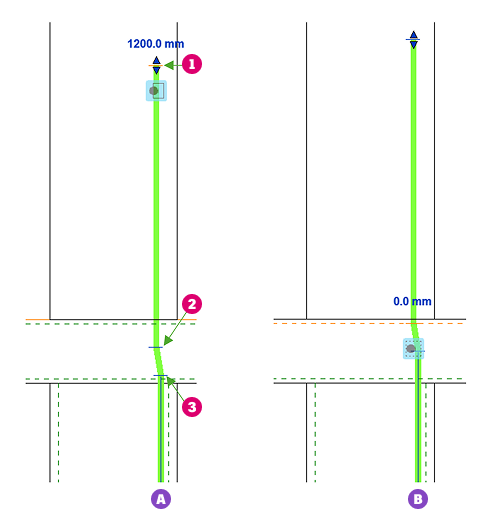

クランク付き鉄筋の端部ごとに、端部ハンドルの位置(1、2、3)から 1 つを選択できます。ここから拘束対象へのオフセットが計測されます。次の例では、鉄筋 A にはハンドル位置 1 が選択され、スラブの上面から 1200 mm の位置に拘束されています。
鉄筋 B には、ハンドル位置 2 が選択され、0 mm のオフセットでスラブ上面のカバーに拘束されています。
クランク付き鉄筋の端部に拘束する場合、3 つの端部ハンドル位置のいずれかが拘束対象となります。鉄筋の端部にカーソルを合わせることで、対象をハイライト表示できます。

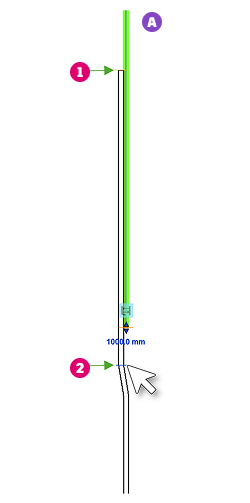

次の例では、鉄筋 A の端部ハンドルが、他のクランク付き鉄筋の端部ハンドルの位置 1 に拘束されています。
クランクにカーソルを合わせると、位置 2 がハイライト表示されます。これをクリックして選択し、そこからオフセットを計測することができます。
