[鉄筋クランク長さ]ダイアログで、鉄筋タイプのクランク長さを設定します。

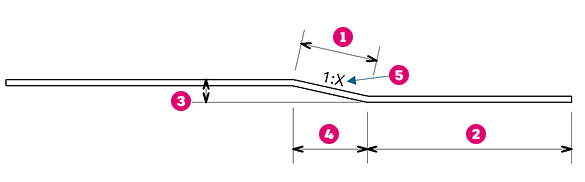

このダイアログにアクセスするには、鉄筋の[タイプ プロパティ]で[クランク長さ]の[編集]ボタンをクリックします。次の表の下のイメージは、これらのパラメータの図を表しています。
| 名前 | 説明 |
|---|---|
| クランク タイプ名 | これは、プロジェクトで定義されている鉄筋クランク タイプの自動入力リストです。 |
| 自動計算 | このチェック ボックスをオフにすると、クランク寸法と長さに対する鉄筋の直径の自動計算が上書きされます。 |
| クランク勾配 1: | クランク タイプで定義したクランク勾配を表示します。鉄筋タイプのこの値を上書きするには、[自動計算]をオフにします。 |
| 角度付きの長さ | クランクの角度付きの長さを表示します。 |
| 直線長さ | クランクの直線長さを表示します。 |
| クランク オフセット | クランク オフセットを表示します。自動計算をオンにすると、クランク オフセット = クランク オフセット乗数 * モデル鉄筋直径で計算されます。 |
| 長さ | クランク長さを表示します。自動計算をオンにすると、長さ = 長さ乗数 * 鉄筋の直径で計算されます。 |
クランクの角度付き長さ
クランク長さ
クランク オフセット
クランクの直線長さ
クランク勾配 1:X
