解析モデルの作成を自動化する場合、構造要素を選択表示することが重要です。自動化処理ツールはこの選択方法に基づいているため、選択表示した要素は画面上で簡単に選択できます。
特定の物理構造要素または要素グループを特定する
要素または要素グループの中には、Revit で構造要素として指定されていても、解析表現を必要としないものがあります。構造物理要素を選択する前に、これらの要素を非表示にしておくことをお勧めします。これにより、選択プロセスが容易になり、より優れた自動化結果が得られます。
例: 位置決め要素、接合鉄骨梁、パラペット、間仕切壁など

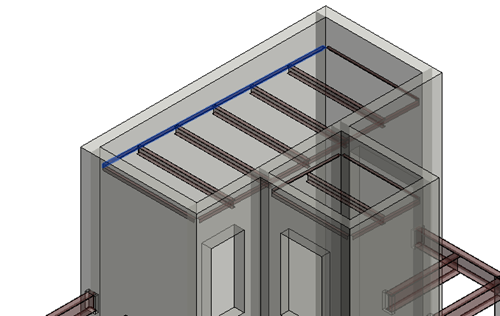

解析表現のない構造要素 - 例: 位置決め梁
また、建物の一部で異なる自動化設定が必要になる場合や、建物の一部をメインの構造に位置合わせしない場合があります。モデル全体の解析モデルを作成した後に、これらのサブ構造ごとに個別に自動化ツールを実行することをお勧めします。
例: 階段とその手すり、鉄骨製の小屋根など

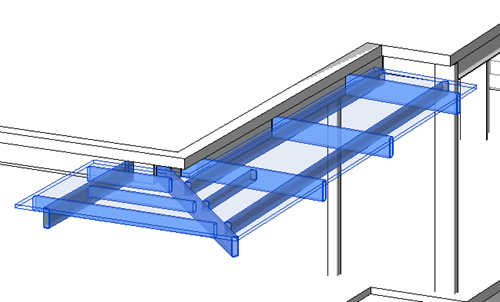

独立した位置合わせルールを持つ要素のグループ - 例: アタッチされている鉄骨構造

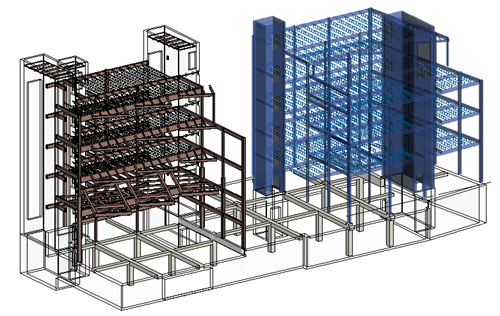

解析モデルの作成を各建物または構造で個別に自動化する
建物の物理要素から解析要素 2025.2 は、選択した要素の解析モデルの作成を自動化します。これらの要素は、異なる建物の一部であっても、一緒に解析されます。選択したこれらの物理オブジェクトの解析要素は同じ参照に位置合わせされ、意図しない位置合わせになる場合もあります。
ヒント: 解析モデルの作成は各建物で個別に自動化することをお勧めします。
