ビューで線分を描画するのに使用するペンの幅を設定するには、[線の太さ]ダイアログを使用します。
ビデオ: 線の太さをコントロールする- [管理]タブ
[設定]パネル[その他の設定]ドロップダウン
(線の太さ)
モデル線分、パース線、注釈線の線の太さをコントロールすることができます。

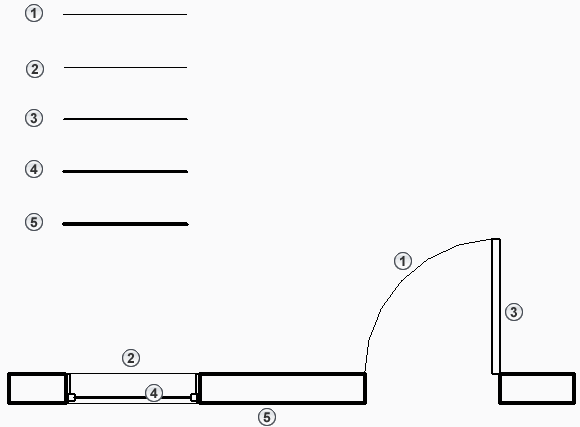

- モデル線分では、ドア、窓、壁など、平行投影ビューのモデリング コンポーネントの線の太さを指定することができます。線の太さはビュー スケールに依存します。
- パース線では、パース ビューのモデリング コンポーネントの線の太さを指定することができます。線種変更ツールを使用して、別の線種と線の太さを適用することもできます。詳細は、「要素の線種を変更する」を参照してください。
- 注釈線では、切断線や寸法線などの注釈オブジェクトの線の太さをコントロールできます。注釈記号の幅はデザインのスケールに依存しません。
要素カテゴリ(壁、窓、タグなど)に線の太さを割り当てるには、[オブジェクト スタイル]ダイアログを使用します。
