ファミリ ジオメトリを作成する前に参照面をスケッチしておくと、スケッチやジオメトリを参照面にスナップできます。
- 新しい参照面を、計画しているジオメトリの主軸と位置合わせするように配置します。
- 参照面を現在の作業面として割り当てられるように、各参照面に名前を付けます。名前によって参照面が確認できるため、作業面として使用するために選択することができます。
- 参照面のプロパティを指定します。これにより、ファミリがプロジェクトに配置されるときに寸法設定ができます。

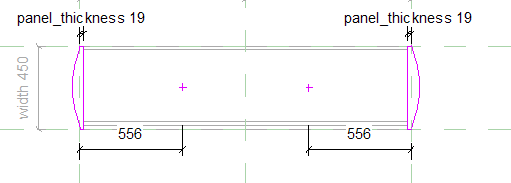

参照面のフレームワーク内に作成された本棚ファミリ

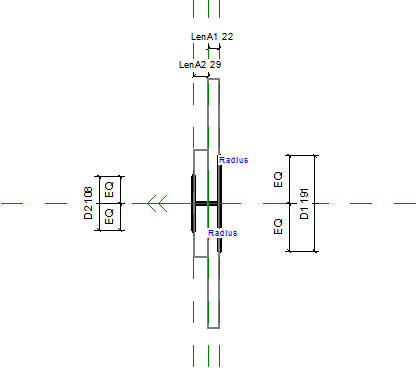

参照面のフレームワーク内に作成されたフランジ ファミリ

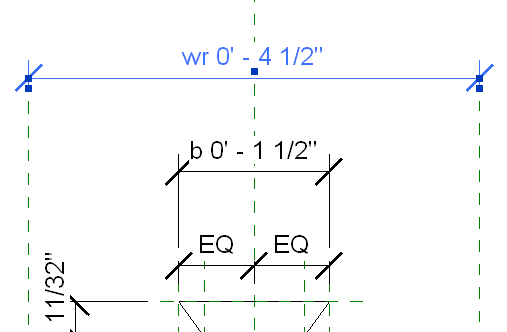

参照面のフレームワーク内に作成されたデッキ プレート ファミリ
参照面をレイアウトするには
- [作成]タブ
[基準面]パネル
(参照面)をクリックします。
- 参照面の始端と終端を指定します。
- 参照面に名前を付けて、他のビューを開いたときにこの参照面を識別できるようにします。
- 参照面を選択し、プロパティ パレットの[識別情報]にある[名前]に、参照面の名前を入力します。
- [適用]をクリックします。
