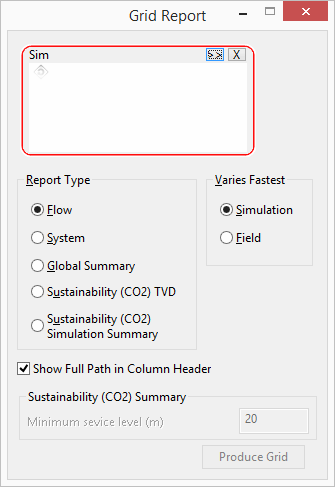

[グリッド レポート(時系列)]ダイアログ

このダイアログは、1 つまたは複数のシミュレーションの時系列結果のグリッド レポートを設定するために使用します。

このダイアログを表示するには、[結果] | [グリッド レポート] | [流量、システムと全体のサマリー結果]を選択します。

項目	説明
シミュレーション	レポートのベースとなる 1 つまたは複数のシミュレーションを識別します。 エクスプローラ ウィンドウまたはモデル グループ ウィンドウから、1 つまたは複数のシミュレーションをボックスにドラッグすることができます。 (参照)ボタンをクリックして、シミュレーションを検索して指定します。 (選択を削除)ボタンを使用して、ボックスから項目を削除することができます。
レポート タイプ	生成されるレポート タイプ。 流量: グリッド レポート(流量)ビューを表示します。 システム: グリッド レポート(システム)ビューを表示します。 グローバル サマリー: グリッド レポート(グローバル)ビューを表示します。 持続可能性(CO2) TVD: グリッド レポート(持続可能性 CO2 サマリー)ビューを表示します。 持続可能性(CO2)シミュレーション サマリー - グリッド レポート(持続可能性 CO2 サマリー)ビューを表示します。
最速変化	流量またはシステム レポートで複数のシミュレーションを選択している場合、このオプションを選択すると列の順序が変わります。 すべての列をシミュレーション別に並べ替えるには、 [シミュレーション] を選択します。 列をフィールド名で並べ替えるには、 [フィールド] を選択します。
列ヘッダーにパス全体を表示	グラフ タイトル ボックスにシミュレーション オブジェクトの完全なパスが表示されます。オフにすると、シミュレーション名のみが表示されます。
持続可能性(CO2)サマリー	持続可能性レポートの場合、 [最小サービス レベル] ボックスが有効になります。顧客の蛇口での潜在的なエネルギー損失は、この水頭がノードで満たされていると仮定して計算されます。最小サービス レベルでのエネルギー損失は、シミュレーション中に計算された損失と比較され、水効率が評価されます。
グリッドの作成	レポートを生成します。
