[レイヤー テーマ エディタ]ダイアログ

このダイアログは、基本テーマの修正、およびサブ テーマの作成と修正に使用します。

このダイアログを使用すると、ジオプラン ウィンドウ上のすべてのネットワーク オブジェクトと地形モデルのテーマとコンター プロットの表示オプションを変更できます。これは、次のもので構成されます。

各レイヤー(オブジェクト タイプまたは地形モデル)には、順序付けされた一連のテーマ(基本テーマとサブ テーマ)を設定できます。サブ テーマが設定されていないオブジェクトにサブ テーマを作成したり、既にサブ テーマが設定されているオブジェクトに追加のサブ テーマを作成したりできます。マネージャ ペインでのサブ テーマの表示順序によって、サブ テーマがジオプランに適用される順序が決まります。

基本テーマは既定のテーマであり、すべてのレイヤー(ネットワーク オブジェクトまたは地形モデル)に用意されています。同じレイヤーにサブ テーマもある場合、基本テーマは常にマネージャ ペインの最後に表示されるテーマになります。基本テーマは編集できますが、移動、無効化、削除はできません。一部のレイヤーには、既に 1 つのサブ テーマが用意されています。

このダイアログは、[ジオプラン プロパティとテーマ]ダイアログの[レイヤーとテーマ]ページの[テーマ]列で [編集] ボタンをクリックすると表示されます。

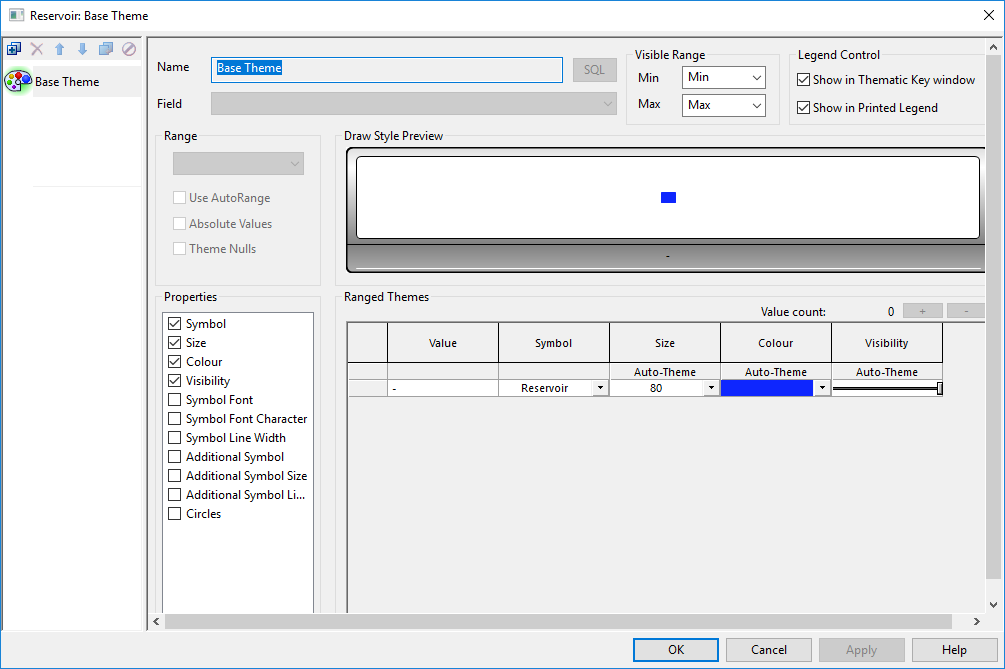

イメージを示します

Layer Theme Editor

マネージャ ペイン

ツールバー

ツールバーでは、サブ テーマを管理できます。基本テーマには影響しません。

Theme editor toolbar

ボタン

説明

Add New

新規追加

新しいサブ テーマを追加します。このサブ テーマの既定の名前は、エディタ ペインの[名前]ボックスに表示されます。この名前はここで変更できます。新しいサブ テーマを設定するには、まず[フィールド]ドロップダウン リストからパラメータを選択する必要があります。その後、新しいサブ テーマの他の設定を変更できます。

Delete

削除

現在のサブ テーマを削除します。このボタンをクリックすると、確認メッセージが表示されます。サブ テーマの完全削除を確定する場合は [はい] をクリックし、キャンセルする場合は [いいえ] をクリックします。

Move up

上に移動

現在のサブ テーマを上のレベルに移動します。このボタンをクリックすると、選択したサブ テーマが 1 つ上のレベルに上げられます。このボタンを数回クリックすると、クリック 1 回につきサブ テーマのレベルを 1 つ上げることができます。

 マネージャ ペインでのサブ テーマの表示順序によって、サブ テーマがジオプランに適用される順序が決まります。

Move down

下に移動

現在のサブ テーマを下のレベルに移動します。このボタンをクリックすると、選択したサブ テーマが 1 つ下のレベルに下げられます。このボタンを数回クリックすると、クリック 1 回につきサブ テーマのレベルを 1 つ下げることができます。

Duplicate

複製

現在のサブ テーマをコピーします。このボタンをクリックすると、現在選択されているサブ テーマのコピーが作成されます。エディタ ペインには、コピーしたサブ テーマと同じ設定が含まれます。
Enabled / Disable Theme button

現在のサブ テーマを有効/無効にします。このボタンをクリックすると、テーマの表示/非表示が切り替わり、ジオプラン ウィンドウでテーマが表示/非表示になります。サブ テーマを無効にすると、そのアイコンがグレー表示になり、上部に無効化アイコンが表示されます。

ボタンをもう一度クリックすると、テーマが有効になります(表示されます)。

テーマ リスト領域

基本テーマとサブ テーマは、ツールバーの下の領域に一覧表示されます。

現在のテーマは、アイコンの背景が緑色で表示されます。現在のテーマの設定がエディタ ペインに表示されます。

エディタ ペイン

エディタ ペインには、現在選択されている基本テーマまたはサブ テーマの設定が表示されます。

項目 説明

名前

現在のテーマの名前です。このボックスでサブ テーマの名前を変更できます。

フィールド

これはサブ テーマでのみ使用できます。

これらは、データベースに認識されているネットワーク オブジェクトのパラメータです。サブ テーマごとに 1 つのパラメータを選択できますが、他のサブ テーマでも同じパラメータを使用できます。各サブ テーマで選択したパラメータを表すために使用するプロパティを変更できます。同じパラメータについて、異なるサブ テーマで異なるプロパティを変更できます。

リストには、以下で説明する SQL 編集機能を使用して以前に追加した SQL 式が含まれます。

基本テーマにはパラメータを選択できません。

SQL

SQL 式を追加および編集するために使用します。これにより、[式を編集]ダイアログが開きます。このダイアログでは、SQL 式の作成を開始したり、既存の SQL 式にアクセスして編集することができます。

シミュレーション パラメータには sim という接頭辞が付いています。同じジオプランで比較するために 2 番目の結果セットを開く場合、2 番目のシミュレーション パラメータのセットには sim2 という接頭辞が付けられます。

追加された SQL 式は、 [フィールド] ドロップダウン リストで使用できるようになります(上記を参照)。

テキスト文字列や日付タイプなどの数値以外の結果を返す SQL 式を使用し、その結果にテーマを設定することができます。たとえば、システム タイプが[その他]であるノードがあり、それらのノードの詳細を提供するためにユーザー テキスト 1 などのユーザー定義フィールドを使用する場合に、この追加情報を含むノードをネットワーク内で強調表示するには、次の式を使用します。

iif (user_text_1 IS NULL, system_type, user_text_1)

これにより該当するノードを選択し、サブ テーマ パラメータを設定して、ネットワーク内の該当するノードを表示できます。

同様に、サブ テーマを使用して、特別なシンボルを使用して閉じたバルブを表示し、バルブ モードに基づいて開いたバルブを表示する場合は、式 iif(joined.pipe_closed, "Closed", joined.mode)を追加し、必要に応じてテーマ パラメータを設定します。

SQL 式を使用したテーマの設定は、次の状況では期待どおりに動作しない場合があることに注意してください。

  • オブジェクトごとに異なるフィールド タイプ(数値や文字列など)を返す SQL 式を使用している。正しい式タイプが識別されないことがあります。
  • ネットワーク内に適切なタイプのオブジェクトがない場合に SQL テーマを設定しようとしている。この場合、数値式タイプであると想定されます。

上記のいずれの場合も、SQL 式の戻り値のタイプを正しく識別できず、予期したものとは異なるルールを使用して値が変換される可能性があります(すべての文字列値がゼロになるなど)。

表示範囲

テーマが適用される表示範囲を設定します。

[最小]と[最大]について、ドロップダウン リストから既存のレベルを選択するか、新しいレベルを入力します。

凡例コントロール

現在のテーマをテーマ キー ウィンドウおよび出力された凡例に表示するかどうかをコントロールします。

範囲

前回の選択に対して最も有効な範囲設定がデフォルトで選択されます。デフォルトの設定が適切でない場合は、独自の範囲設定を選択できます。

範囲タイプ ドロップダウン 連続。パラメーターの一連の範囲に基づいて、オブジェクトを個別に表示します。連続的に変化する値を持つパラメータに適しています。

各値。パラメーターの(範囲値ではなく)個別の値に基づいて、オブジェクトを個別に表示します。少数の離散値を持つパラメーターに適しています。

フラグ。これは、表示される離散値がデータ フラグである、個別設定の特殊なケースです。
AutoRange を使用 別のネットワークを開いた場合に、値が自動的に再スケーリングされます。
絶対値 すべての符号を削除し、パラメータの絶対値のみを使用します。方向の影響を取り除くのに最適です。
テーマが Null

#NULL 値が明示的に割り当てられていないフィールド値のテーマを設定できます。

このボックスをオンにすると、次のようになります。

  • 範囲テーマ グリッドに #NULL 行が追加されます。
  • 描画スタイル プレビューで #NULL 値の "bin" が追加されます。

ヒント: #NULL 値は、明示的に割り当てられていない(対応するドロップダウン リストで何も設定されていない)値であり、#NOT 値とは明確に異なります。

描画スタイル プレビュー

範囲テーマ グリッドの[値]列で詳述されている許容値を持つ現在のテーマのプレビューを表示します。スペースが不足しているために、許容値の一部がプレビュー セクションに表示されない場合は、プレビュー領域の輪郭が破線で示されます。

テーマ範囲の累積頻度ヒストグラムがプレビューの下部に表示されます。これは、適切な分布を選択するために、[範囲テーマ]セクションの自動スケール機能とともに使用できます。

プロパティ

これらは、ジオプランに表示されるネットワーク オブジェクトのプロパティです。

プロパティを選択すると、範囲テーマ グリッドで対応する列が開きます。

基本テーマの場合、範囲テーマ グリッドでプロパティの属性を変更すると、サブ テーマによって上書きされない限り、それらの属性がジオプランのネットワーク オブジェクトを表すために使用されます。

サブ テーマの場合、範囲テーマ グリッドでプロパティの属性を変更すると、それらの属性がサブ テーマが作成されたパラメータ(フィールド)を表すために使用されます。[無視] プロパティを適用することで、特定のサブ テーマによってコントロールされる特定の値に対してこれが発生しないようにすることができます(下記の「プロパティ列」を参照)。

範囲テーマ

項目

説明

値の数

Value count tool

サブ テーマの場合、プラス ボタンとマイナス ボタンは、それぞれ範囲内の値を追加または削除します(該当する場合)。ボタンを押したままにすると、複数の値を追加または削除できます。値の数がボタンの横に表示されます。

範囲が [連続] の場合、選択した分布タイプに応じて、追加された値が計算されます(下記を参照)。

値の数は、基本テーマには適用されません。
[値]列

範囲が [各値] の場合に表示されます。

InfoWorks WS Pro によって自動的に設定される値を使用するか、必要な値を手動で入力します。

  • 値を取得: 自動的に設定された値を元に戻すには、これをクリックします。
値[分布]列

範囲が [連続] の場合に表示されます。

InfoWorks WS Pro によって自動的に設定された値を使用するか、[固定]列のボックスに十字型が付いている値については、必要な値を手動で入力することができます。

  • 自動スケール: 値に異なるタイプの分布を適用します。目的の分布が得られるまでクリックできます。描画スタイル プレビューに表示される累積頻度ヒストグラムとともに使用して、適切な分布を選択します。使用可能な分布タイプは次のとおりです。
    • 線形(デフォルト)
    • S 曲線
    • N 曲線
    • 指数: (パラメータ値のほとんどが低値側にある場合に役立ちます)
    • 対数: (パラメータ値のほとんどが高値側にある場合に役立ちます)
[固定]列

範囲が [連続] の場合に表示されます。

ボックスに十字型が付いている場合、隣接する値列の値を手動で変更できます。

  • すべて切り替え: 範囲内のすべての値を一度に固定/固定解除します。
[プロパティ]列

[プロパティ]領域の対応するボックスがオンになっている場合は、その[プロパティ]列の各値を選択できます。ドロップダウン リストから選択するか、[参照]ボタン Browse をクリックするか、スライダを動かすか、チェックボックスをオンにすることで、選択を行います。

  • 自動テーマ: 可能な場合は、範囲内の設定された低値と高値の間を補間し、段階的な中間値を生成します。これは、 [値の数] セクションのプラス ボタンを使用して中間値を追加する場合に特に便利です(可能な場合)。グリッドの上部と下部のプロパティ設定の値を設定し、 [自動テーマ] をクリックすると、ソフトウェアによって低値と高値の間が補間され、段階的な分布が作成されます。色に関連するプロパティの場合、このボタンをもう一度クリックすると、異なる配色が順番に切り替わります。
  • シンボル: ドロップダウン メニューからシンボルを選択できます。使用可能なオプションは次のとおりです。円、正方形、三角形、長方形、アウトライン円、十字付きアウトライン円、アウトライン正方形、星、星(小)、正方形バー(垂直)、正方形バー、長方形バー、バルブ、池、スクリーン、サイフォン、複合、水路、橋梁アーチ、InfoAsset 消火栓、InfoAsset メーター、InfoAsset スモーク、InfoAsset スモーク ボックス、カルバート入口、カルバート出口、滴、感嘆、象限、半円、フリューム、ハイパーリンク、アンカー、ゲージ制限、スルース、溢水量、堰、消火栓テスト、メンテナンス、アドレスポイント、コントロール バルブ、ポンプ、固定水頭、フロート バルブ、消火栓、インシデント、ライブ データ、メーター、逆止弁、閉じた管、リリースバルブ、ポンプ場、貯水池、中継ノード、井戸、スパイラル、非定常イベント、サージ保護装置、InfoWater タンク、InfoWater 貯水池、InfoWater
  • サイズ: ドロップダウン メニューからシンボルのサイズを選択できます。使用可能なオプションは、0、20、40、60、80、100 です。
  • 色: この列の色は、それぞれ[Ctrl]+[C]と[Ctrl]+[V]を使用してコピーと貼り付けができます。貼り付け先は、このアプリケーションの別の色セル、またはスプレッドシートなどの外部アプリケーションにすることができます。外部アプリケーションに貼り付けると、実際の色ではなく数値が挿入されます。[Shift]+[Ctrl]キーを使用して、通常どおり複数のセルを選択できます。
  • 表示: シンボルの不透明度を調整できます。
  • シンボルのフォント: シンボルのフォント スタイルを選択できます。
  • シンボルのフォント文字: シンボルのフォント文字を選択できます。
  • シンボルのライン幅: ドロップダウン メニューからシンボルのライン幅を選択できます。
  • 追加シンボル: ドロップダウン メニューから追加のシンボルを選択できます。追加のシンボルはメイン シンボルの横に表示されます。
  • 追加シンボルのサイズ: 追加シンボルのサイズを選択できます。
  • 追加シンボルのライン幅: ドロップダウン メニューから追加シンボルのライン幅を選択できます。
  • 円: メイン シンボルに円を挿入したり、ドロップダウン メニューから選択して表示する円の数を選択したりできます。
  • 無視: 特定の値の現在のサブ テーマを無視し、代わりに次のサブ テーマでその値に設定されている表示属性を使用できます。同じ無視オプションが次のサブ テーマでも呼び出される場合は、その後のサブ テーマが使用されます。サブ テーマを使用できない場合は、基本テーマが使用されます。

ダイアログのボタン

OK: ダイアログを閉じて変更を適用します。

キャンセル: ダイアログを閉じ、変更を適用しません。

適用: ダイアログを閉じずに、選択したテーマに変更を適用します。

ヘルプ: 関連するヘルプ トピックを開きます。
