[ロング セクション プロパティ]ダイアログ

このダイアログでは、次の操作を実行できます。

• ロング セクション ウィンドウでのロング セクションの表示方法を変更する
• 色やフォントなどの属性を編集する

このダイアログは、次のいずれかの方法で開きます。

• [ロング セクション] [プロパティ]を選択する(ロング セクション ウィンドウが既に開いていて選択されている必要があります)
• ロング セクション ウィンドウを右クリックし、[プロパティ]を選択する

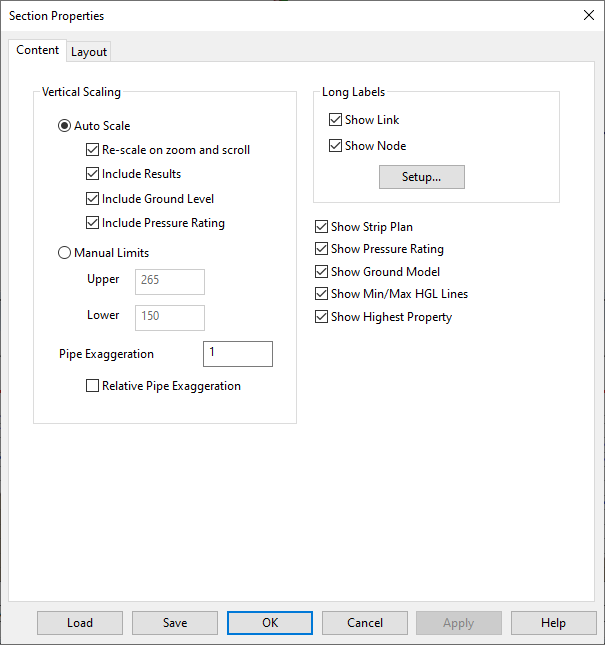

[内容]タブ

このタブでは、ロング セクション ウィンドウでのロング セクションの表示方法を変更できます。

項目	説明
縦軸のスケール	ロング セクション ビューに対して縦軸のスケールの制限を手動で設定したり、InfoWorks WS Pro でビュー スケーリング自体を管理できるようにしたりすることができます。自動スケーリングで使用するオプションを設定できます。 Auto Scale 自動スケーリングを有効にするには、このオプションを選択し、次の 1 つまたは複数のアイテムをオンにします。 ズームとスクロールを再調整する: スケールを調整して、現在表示されているデータを可能な限り大きなスケールで表示します。 結果を含める: シミュレーション結果の表示を含めるように Y 軸のスケールを調整します。 地盤高を含める: 地盤高の表示を含めるように Y 軸のスケールを調整します。 定格水圧を含む: Y 軸のスケールを調整して、定格水圧エンベロープの表示を含めます。管の標高と高さの基準レベルは、管に指定された定格水圧と等しくなります。 手動制限 ビューに表示されるデータに独自の高さ制限を設定する場合は、このオプションをオンにします。[上限]ボックスと[下限]ボックスに、表示の上部と下部の基準点からの高さを入力します。 管の強調 既定＝1有効な値は、0.01 から 100 です。 ロング セクションの管のスケールを、描画される他の寸法に対して相対的に調整します。 値を 1 より大きくすると、管がより明瞭になります。 相対的な管の強調 オンにすると、ズーム レベルに応じて管の強調の度合いが変わります。
長いラベル	リンクを表示 ロング セクション ウィンドウの下部にリンク ラベルを表示します。 ノードを表示 ロング セクション ウィンドウの下部にノード ラベルを表示します。 設定 [ネットワーク ラベル フィールド設定]ダイアログを表示します。このダイアログでラベルに表示されるデータを変更できます。
ストリップ プランを表示	表示の上部に沿って単純なプランを表示します。ストリップ プランは、断面に沿ったノードの相対位置を特定します。
定格水圧を表示	管の定格水圧を表示します。このボックスをオンにすると、定格水圧が 1 本の赤い線で表示されます。
地形モデルを表示	現在読み込まれている地形モデルからの高さを表すラインを表示します。
最小/最大 HGL ラインの表示	最小/最大動水勾配線を表示します(シミュレーション中の最小水頭と最大水頭など)。これらは、最小および最大の水頭/水圧を示す 2 本のラインです。
最高プロパティを表示	最も高いプロパティを表すラインを表示します。

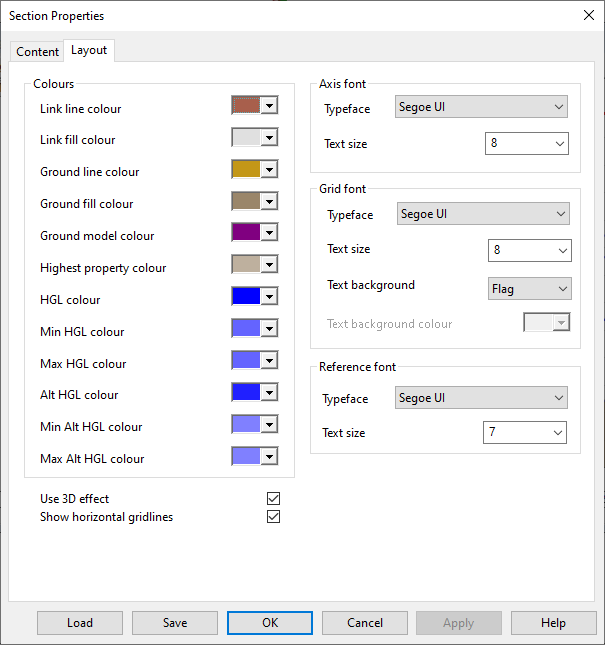

[レイアウト]タブ

このタブでは、色やフォントなどの属性を編集できます。

オプション	説明
色	リンク ライン色: リンクを表示するラインの色 リンク塗りつぶし色: リンクの塗りつぶしの色 [ベースラインの色]: 接続ノードの地盤高の値から決定される地盤高を表示するラインの色 [地面の塗り潰し色]: 地形ラインの下の塗り潰しの色 [地形モデルの色]: 現在読み込まれている地形モデルから決定される地盤高を表示するラインの色 最高プロパティの色: 最高プロパティ ラインの色(表示されている場合) HGL カラー: 基準結果の HGL 色 最小 HGL カラー: 基準結果の最小 HGL 色 最大 HGL カラー: 基準結果の最大 HGL 色 代替 HGL カラー: 代替結果の HGL 色 最小代替 HGL カラー: 代替結果の最小 HGL 色 最大代替 HGL カラー: 代替結果の最大 HGL 色
3D 効果を使用	管に視覚的な 3D 効果を適用します。
水平なグリッド ラインを表示	各目盛りに破線の水平線を表示します。
軸のフォント	このセクションでは、ロング セクション ウィンドウの軸ラベルのフォントをカスタマイズできます。編集可能な属性は次のとおりです。 [タイプフェース] 文字サイズ
グリッド フォント	このセクションでは、ロング セクション ウィンドウのグリッド ラベルのフォントをカスタマイズできます。グリッド ラベルはウィンドウ下部に表示されます。 既定では、ロング セクションに含まれるオブジェクトの ID がラベルに表示されます。ラベルに表示されるデータを変更する方法については、「[内容]タブ」を参照してください。 編集可能な属性は次のとおりです。 [タイプフェース] 文字サイズ テキスト背景: 次の値に設定できます。 なし: 背景は適用されません。 フラグ: すべてのグリッド データに、オブジェクトのフラグに対応する背景が適用されます。 ユーザー: [文字の背景色] パレットで色を選択できるようになります。この場合、選択した色はグリッド全体の背景として適用されます。 文字の背景色: [テキスト背景]が[ユーザー]に設定されている場合にのみ有効になります。
レファレンス フォント	このセクションでは、ロング セクションウィンドウに表示される自動ラベルをカスタマイズできます。編集可能な属性は次のとおりです。 [タイプフェース] 文字サイズ 自動ラベルは通常、ノード ID を示す縦書きのテキストの形式になります。

ダイアログのボタン

ボタン	説明
ロード	[ネットワーク エディタ プロパティを読み込む]ダイアログを表示します。このダイアログを使用して、以前に保存した断面ウィンドウの一連の設定を読み込みます。
保存	[ネットワーク編集プロパティ: 保存オプション]ダイアログを表示します。このダイアログを使用して、現在の断面ウィンドウの設定を保存します。
OK	ダイアログを閉じ、ロング セクション ウィンドウに変更を適用します。
キャンセル	ダイアログを閉じ、ロング セクション ウィンドウに変更を適用しません。
適用	ダイアログを閉じずに、ロング セクション ウィンドウに変更を適用します。
