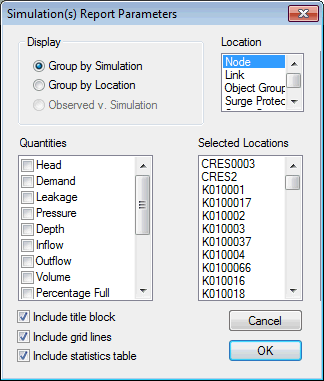

このダイアログは、グラフ レポートに表示するパラメータを選択するために使用します。レポートがグラフ ビューに表示されます。
ダイアログを開くには、[結果] | [グラフ レポート] | [シミュレーション レポート]を選択し、[シミュレーション]ダイアログで[グラフの作成]をクリックします。
ヒント: 詳細については、「シミュレーション グラフ レポートを表示する」を参照してください。
| 項目 | 説明 | ||||||
|---|---|---|---|---|---|---|---|
|
表示 |
これにより、詳細が表示される順序が決まります。
|
||||||
|
数量 |
グラフ化する数量を選択します。有効な数量のみが一覧表示されます。 |
||||||
|
場所 |
選択範囲内のすべてのノードまたは選択範囲内のすべてのリンクのいずれかを選択できます。両方を選択することはできません。 |
||||||
|
選択した場所 |
これは、選択した場所の読み取り専用リストです。 注: グラフ ツールでは、グラフごとに 10 個まで異なるトレースを表示できます。10 個を超えるネットワーク オブジェクトを選択した場合、警告が表示され、InfoWorks WS Pro には、このリストの最初の 10 個のオブジェクトのデータのみが表示されます。 |
||||||
| タイトル ブロックを含める | グラフ レポートに指定した項目を含めます。 | ||||||
| グリッド ラインを含める | |||||||
| 統計テーブルを含める | |||||||
| OK |
グラフ レポートを生成します。 グラフ リクエストに問題がある場合は、ダイアログが展開され、エラーが一覧表示されます。たとえば、観測データとシミュレーション データを表示するときに、ライブ データに存在しない観測データへのポインタがモデルに含まれていることがあります。続行するか終了するかを選択できます。 |
