확장 가능한 벡터 그래픽(SVG) 파일 가져오기

SVG 파일에서 가져온 형상은 3ds Max에 편집 가능한 스플라인 또는 편집 가능한 폴리 오브젝트로 나타납니다. 연관된 RGB 색상 데이터의 가져오기는 오브젝트 색상 및/또는 재질로 표현됩니다.

이 항목의 튜토리얼 이미지에 따라 작업을 진행하려면 Creative Commons Attribution-ShareAlike 4.0 International(CC BY-SA 4.0) 라이선스에서 사용하도록 지정된 W3C SVG 로고를 얻을 수 있습니다.

    가져오기 메뉴를 사용하여 가져오려면:

  1. 파일 메뉴에서 가져오기를 선택합니다.

    가져올 파일 선택 대화상자가 열립니다.

  2. 열 SVG 파일을 선택하고 열기를 클릭합니다.

    가져오기 대화상자가 열립니다.

  3. 가져올 오브젝트를 선택하고 가져오기 매개변수를 설정합니다. 자세한 내용은 아래의 대화상자 인터페이스 섹션을 참조하십시오.
  4. 가져오기를 클릭합니다.

    드래그 앤 드롭을 사용하여 가져오려면:

  1. SVG 파일을 파일 탐색기에서 3ds Max 뷰포트로 드래그합니다.
    주: 가져오기 시에는 기본적으로 드롭된 파일 위치를 파일이 배치될 위치로 간주합니다.
  2. 가져오기 대화상자가 열립니다.
  3. 가져올 오브젝트를 선택하고 가져오기 매개변수를 설정합니다. 자세한 내용은 아래의 대화상자 인터페이스 섹션을 참조하십시오.
  4. 가져오기를 클릭합니다.

중요사항: 가져오는 동안 파일의 설정 및 복잡성에 따라 처리 시간이 최대 몇 초까지 걸릴 수 있습니다.

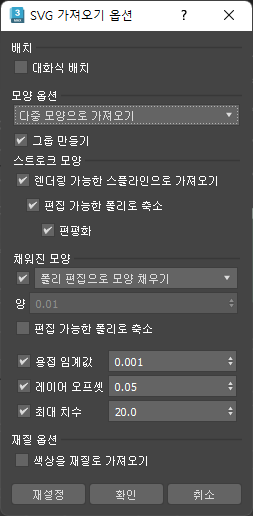

SVG 가져오기 옵션 대화상자

확장 가능한 벡터 그래픽(SVG) 파일을 가져오려면 아래의 옵션을 참조하십시오.

배치 그룹

대화식 배치
선택하면, SVG 파일이 드래그 앤 드롭할 때 커서가 있던 위치가 아닌 장면에 대화식으로 배치됩니다.

모양 옵션 그룹

단일 모양으로 가져오기
선택하면 가져온 모든 모양이 단일 모양으로 부착됩니다.

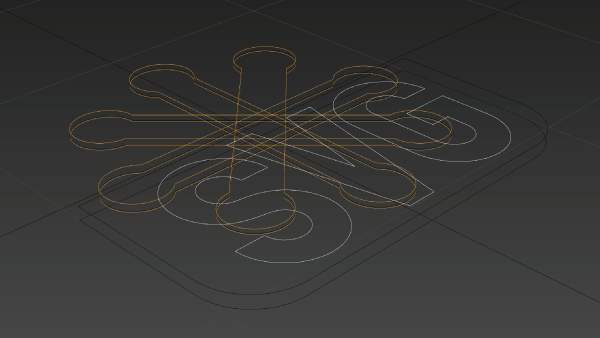

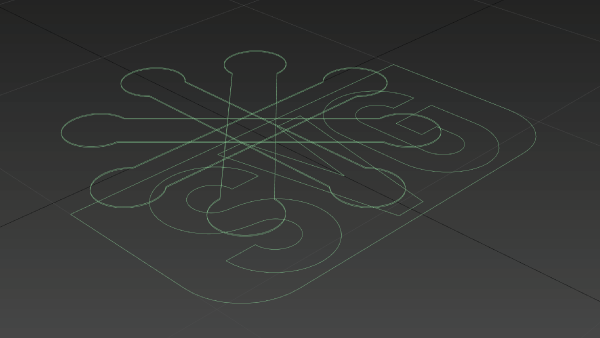

W3C SVG 로고를 단일 모양으로 가져옴

다중 모양으로 가져오기
선택하면 가져온 모든 모양이 독립적이며 SVG 파일 내에서 지정된 경우 해당 색상이 와이어 색상을 설정하는 데 사용됩니다.

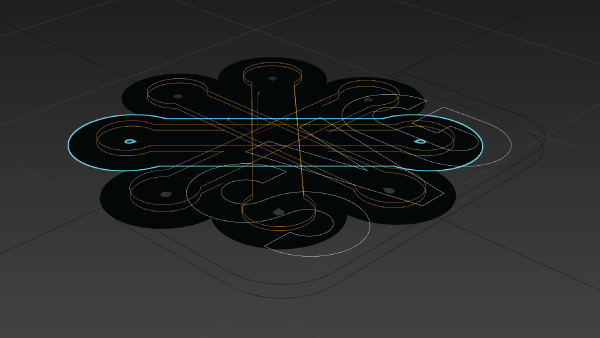

W3C SVG 로고를 여러 모양으로 가져옴

그룹 만들기
선택하면 모든 모양이 그룹 내에 배치되므로 장면에 쉽게 배치할 수 있습니다.

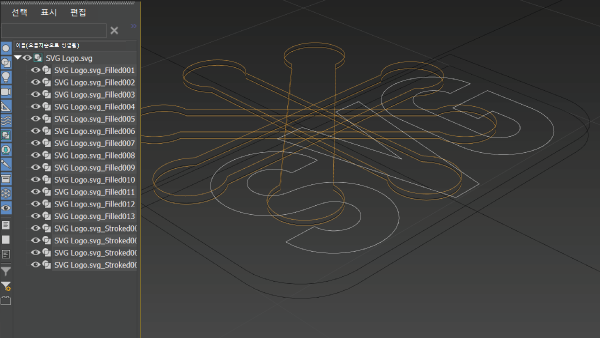

W3C SVG 로고를 그룹으로 가져옴

스트로크 모양 그룹

렌더링 가능한 스플라인으로 가져오기
선택하면, 스트로크가 있는 SVG 모양이 렌더링 가능한 스플라인으로 해석됩니다. 스트로크의 폭과 색상이 적용됩니다.

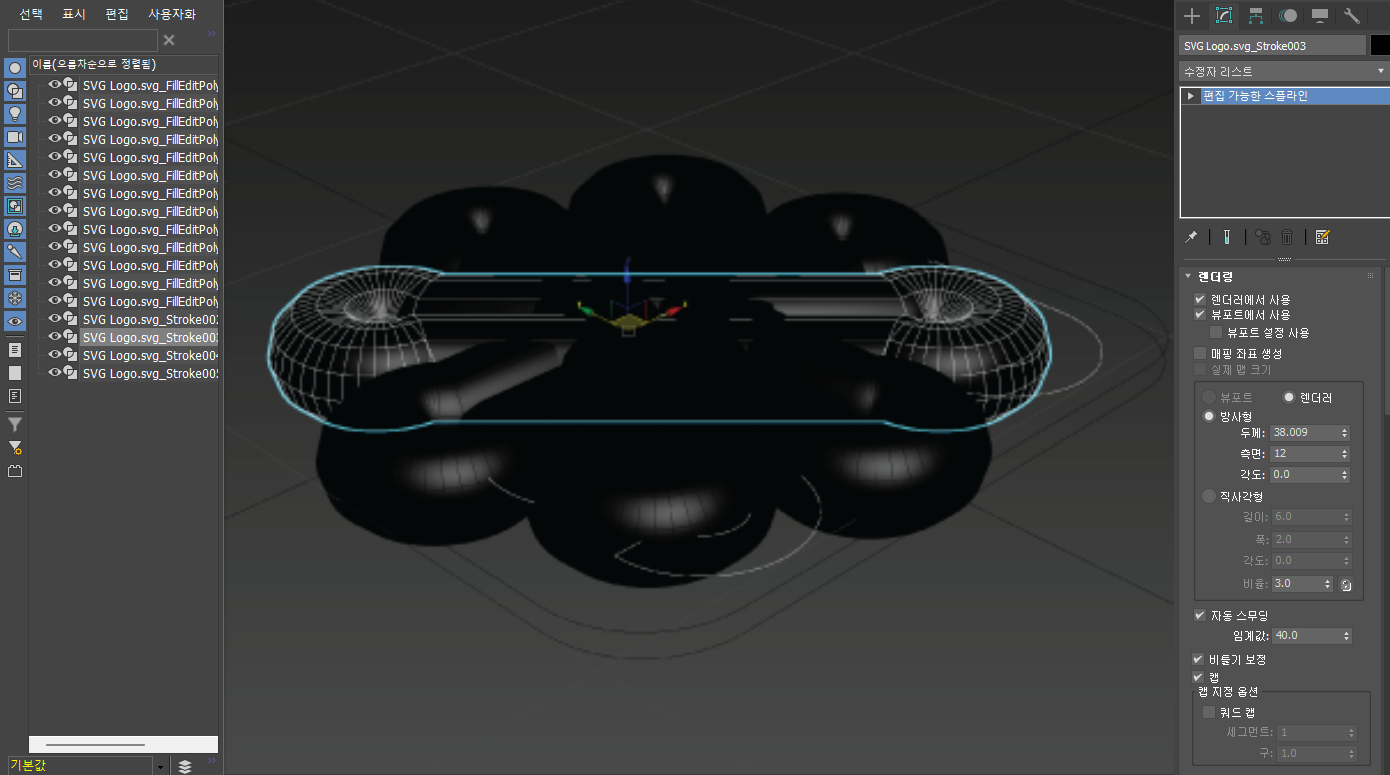

W3C SVG 로고를 렌더링 가능한 스플라인으로 가져옴

편집 가능한 폴리로 축소
선택하면, 스트로크된 모양이 편집 가능한 폴리로 변환됩니다.
편평화
선택하면, 스트로크된 모양이 렌더링 가능한 스플라인에 사용되는 표준 방사형 횡단면과 달리 편집 가능한 편평한 폴리 윤곽으로 변환됩니다. 스트로크가 후속 레이어를 교차하지 않으므로 간격띄우기가 있는 모양이 많은 경우 유용할 수 있습니다.

W3C SVG 로고를 편평한 스플라인으로 가져옴

채워진 모양 그룹

폴리 편집으로 모양 채우기
선택하면 채워진 모양에 폴리 편집 수정자가 추가되어 모양을 형상으로 변환합니다.
돌출을 사용하여 모양 채우기
선택하면 채워진 모양에 지정된 높이로 돌출 수정자가 추가됩니다.

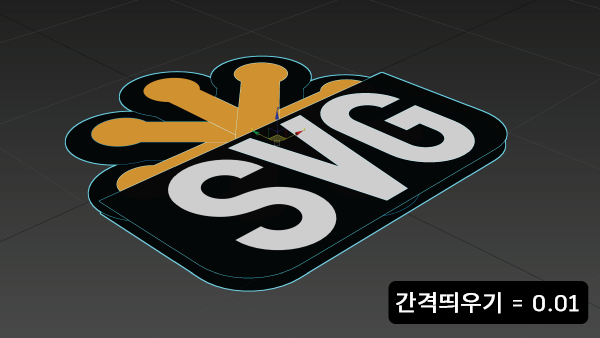

W3C SVG 로고를 0.01의 돌출 간격띄우기로 가져옴

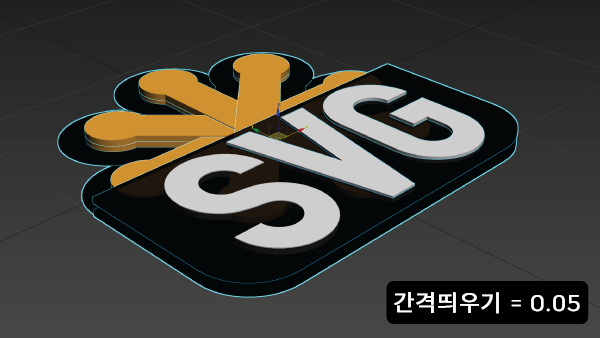

W3C SVG 로고를 0.05의 돌출 간격띄우기로 가져옴

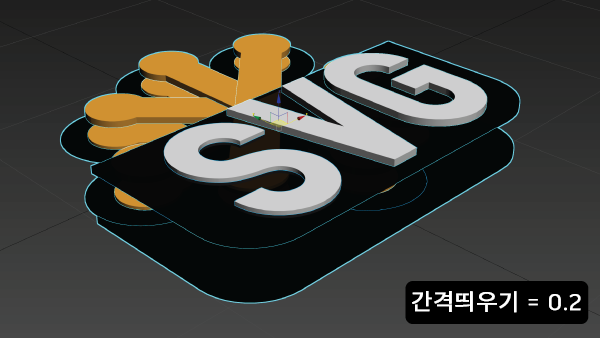

W3C SVG 로고를 0.2의 돌출 간격띄우기로 가져옴

양
돌출을 사용하여 모양 채우기 옵션을 사용할 때 돌출 수정자의 높이를 지정합니다.
편집 가능한 폴리로 축소
선택하면, 채워진 모양이 편집 가능한 폴리로 변환됩니다.
용접 임계값
선택하면 지정된 임계값 내의 스플라인 매듭이 용접됩니다.
주: SVG 모양이 닫히지 않는 경우가 있어 채워진 모양이 예상대로 메시되지 않을 수 있습니다. 작은 용접 값은 원하는 결과를 얻는 데 도움이 될 수 있습니다. SVG 파일의 배율에 따라 스플라인 매듭이 실수로 세부 정보 손실 또는 모양 변형으로 이어지지 않도록 용접 임계값을 수정해야 할 수 있습니다.
레이어 오프셋
선택하면, 모양이 레이어 순서에 따라 지정된 양만큼 로컬 Z 위치에서 간격띄우기가 설정됩니다.
최대 분할 수
선택하면, 모양이 레이어 순서에 따라 지정된 양만큼 로컬 Z 위치에서 간격띄우기가 설정됩니다. 선택하면 가장 큰 치수가 지정된 값과 일치하도록 SVG 파일의 배율이 조정됩니다. SVG 파일은 인코딩된 배율에 따라 매우 달라질 수 있으므로 유용할 수 있습니다. SVG 파일의 정확한 배율 왕복 내보내기 및 가져오기를 위해 이 옵션을 비활성화해야 할 수 있습니다.

재질 옵션 그룹

색상을 재질로 가져오기
선택하면, SVG 파일에 지정된 RGB 값을 분산 색상으로 사용하는 재질이 만들어지고 할당됩니다.
재설정
모든 설정을 기본값으로 재설정합니다.

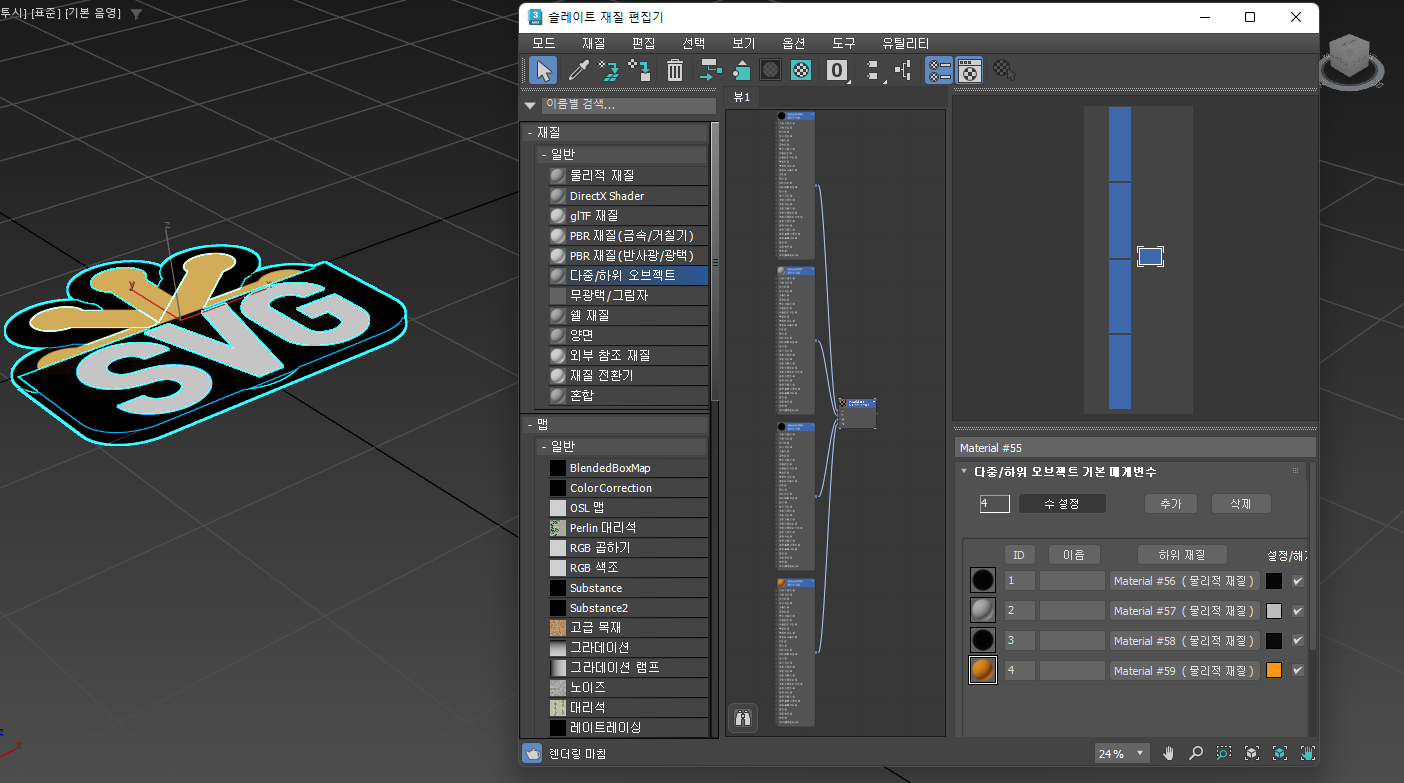

W3C SVG 로고를 가져와서 슬레이트 재질 편집기의 옵션과 함께 표시
