Corner Blend

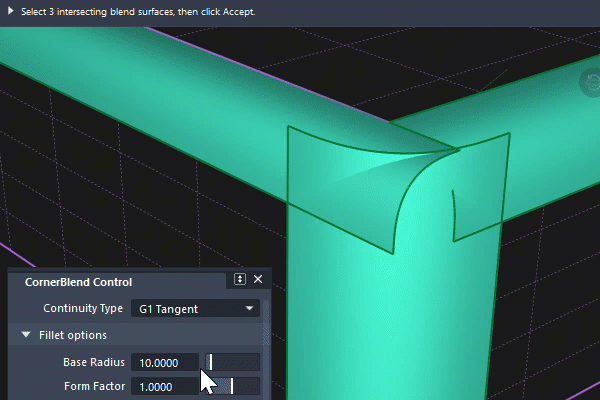

세 개의 교차 모깎기와 기준 서페이스 사이 또는 네 개의 교차 모깎기 사이에 혼합 서페이스를 생성합니다.
+

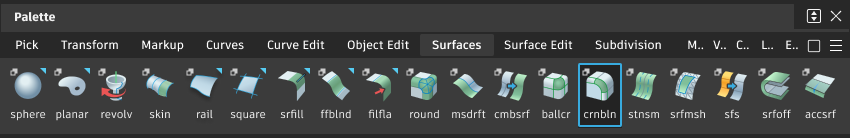

이 툴은 Surfaces 팔레트에서 액세스할 수 있습니다.

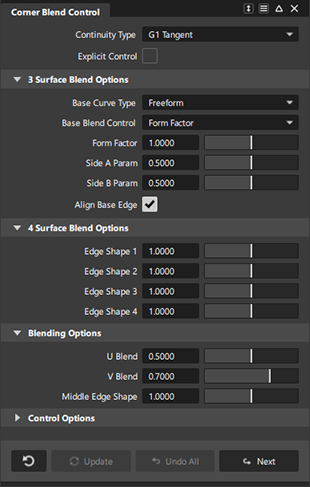

Corner Blend 설정
Continuity Type
G1 Tangent - 경계 4개를 모두 사용하여 접선 연속성(G1)을 유지합니다.
G2 Curvature - 경계 4개를 모두 사용하여 곡률 연속성(G2)을 유지합니다.
Explicit Control
서페이스 툴 공통 매개변수를 참고하세요.
3 Surface Blend Options
이러한 옵션은 세 개의 서페이스와 하나의 기준 서페이스로 구성된 구석 혼합을 생성할 때 표시됩니다.
Base Curve Type
혼합의 네 번째 모서리를 작성하는 데 사용되는 곡선 유형을 설정합니다.
Freeform - 자유형 혼합 곡선을 사용하여 네 번째 모서리를 작성합니다. Freeform을 사용하면 네 번째 모서리를 따라 시작 및 끝 접촉 점의 위치를 조정할 수 있습니다. 경우에 따라 결과에서 둔각이나 예각을 피하는 데 도움이 됩니다. 이러한 유형의 변형은 Fillet에서 제공하는 Base Radius 및 Form Factor 값만 조정하는 것으로는 제거하기 어려운 경우가 많습니다. 이것이 기본 설정입니다.
Fillet - 곡선 모깎기를 사용하여 네 번째 모서리를 작성합니다. 이것이 기본 설정입니다. Base Radius 및 Form Factor를 사용하여 곡선의 크기와 쉐이프를 조정합니다.
Base Blend Control
(Freeform에 해당) 혼합 곡선의 쉐이프를 제어하는 방법으로 Form Factor 또는 Shape를 선택합니다. 이러한 매개변수는 Freeform Blend Curve에서 사용하는 매개변수와 동일합니다.
Form Factor
기준 서페이스에 생성된 '네 번째 모서리'의 폼 계수를 제어합니다.
폼 계수를 계산하는 방법에 대한 자세한 내용은 서페이스 툴 공통 매개변수를 참조하세요.
Shape
Side A Shape/ Side B Shape 속성을 사용하여 혼합 곡선의 쉐이프를 조정합니다.
Side A Param/ Side B Param
(Freeform에 해당) 이러한 컨트롤 또는 화살표 조절기를 사용하여 자유형 혼합 곡선의 시작 및 끝 접촉점을 설정합니다.
Lock Shape Controls
(Shape에 해당) 이 옵션을 선택하면 Side A Shape 및 Side B Shape 값이 동일하게 유지됩니다.
Side A Shape/ Side B Shape
(Shape에 해당) 첫 번째 경계를 향한 곡선 혼합의 ‘느슨함’ 또는 ‘팽팽함’을 조절합니다. 값이 1.0보다 크면 입력 곡선의 모서리에 더 밀접하게 맞는 혼합이 생성됩니다. 값이 1.0보다 작으면 입력 곡선의 모서리에 더 가깝게 맞는 더 둥근 혼합이 생성됩니다.
Align Base Edge
설정하면 혼합의 네 번째 모서리(기준 서페이스 모서리)가 기준 서페이스에 정렬됩니다. 세 개의 교차 혼합과 독립적으로 기준 모서리 정렬을 제어하려면 이 옵션을 끄세요.

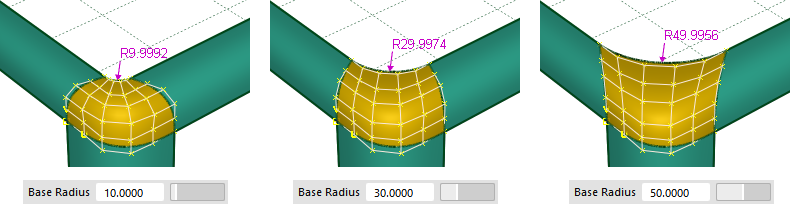

Base Radius
(Fillet에 해당) 기준 서페이스에 생성된 네 번째 모서리의 반지름을 제어합니다.
4 Surface Blend 옵션
이러한 옵션은 네 개의 서페이스로 구성된 구석 혼합을 생성할 때 표시됩니다.
Edge Shape 1/Edge Shape 2/Edge Shape 3/Edge Shape 4
이러한 컨트롤을 사용하여 혼합의 4개 모서리 쉐이프를 조정합니다.
Blending 옵션
U Blend/V Blend
반대쪽 모서리 사이의 혼합을 제어합니다.

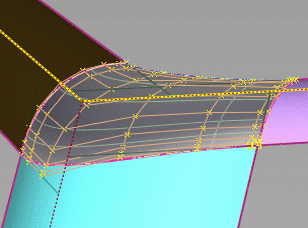

Middle Edge Shape
기준 서페이스 반대쪽 모서리의 쉐이프를 조정합니다. 이 설정을 사용하여 모서리를 따라 왜곡을 수정할 수 있습니다.
제어 옵션
일반적인 제어 옵션 외에도 Corner Blend에는 다음과 같은 특정 설정이 있습니다.
Base Trim Type
기준 서페이스의 자르기 옵션을 지정합니다.
Trimmed Surface - 기준 서페이스를 자릅니다.
Curves on Surface – 접촉선을 따라 서페이스 위 곡선을 생성하며 수동으로 자를 수 있습니다.
Corner Blend 공통 매개변수
Corner Blend에는 다음과 같은 서페이스 툴 공통 매개변수 섹션이 있습니다.
- Continuity
- Form Factor
- Explicit Control
- 제어 옵션
Corner Blend 워크플로우
Corner Blend 툴을 사용하면 세 개의 모깎기 또는 네 개의 모깎기 혼합을 생성할 수 있습니다. 세 개의 모깎기 혼합을 생성할 때 결과 쉐이프를 제어하는 몇 가지 옵션이 있습니다. 이는 Surface Fillet 및 Freeform Blend Curve와 같은 다른 Alias 툴을 기반으로 합니다.
4개의 모깎기 혼합을 생성할 때 각 모서리의 쉐이프를 제어할 수 있습니다.

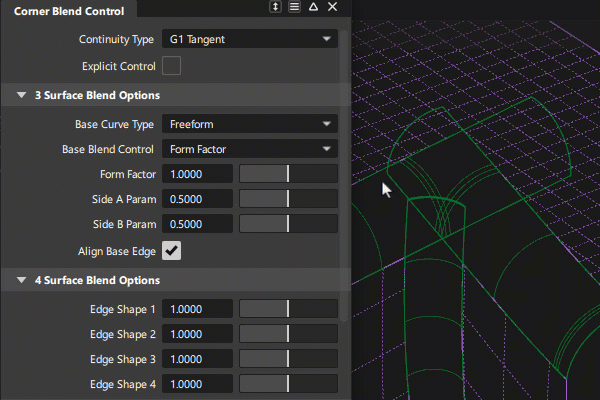

세 개의 서페이스 혼합 생성
세 개의 교차 변환 서페이스를 선택한 다음 Accept를 클릭합니다.
기준 서페이스를 선택하고 Accept를 클릭합니다.
기준 서페이스는 혼합의 네 번째 모서리를 생성하는 데 사용할 서페이스입니다.
Accept를 클릭한 다음 Accept를 한 번 더 클릭하여 혼합을 작성합니다.
입력 서페이스는 교차점에서 잘리고 구석 서페이스가 생성됩니다.

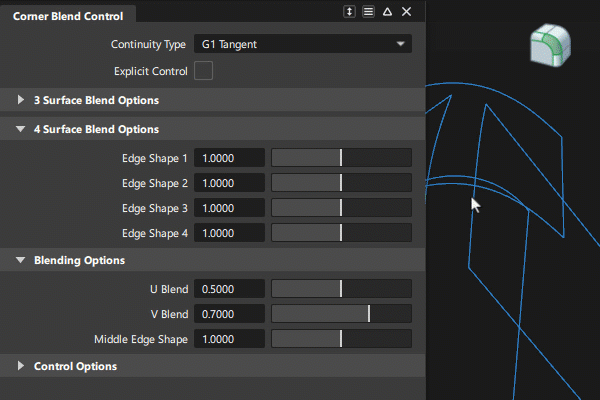

네 개의 서페이스 혼합 생성
네 개의 서페이스 혼합은 서페이스의 자연 모서리에서만 지원됩니다. 모깎기의 측면 모서리는 자를 수 없지만 모깎기의 한쪽 끝은 자를 수 있습니다.
- 개별적으로 교차하는 4개의 서페이스를 모두 선택하거나 상자 선택을 사용하여 모두 선택할 수 있습니다.
- Build를 클릭합니다.
- Edge Shape 매개변수를 사용하여 혼합을 조정합니다.
